High Performance Computing

HGEMM

赖海斌 ROI on HGEMM 矩阵参数 不同size的标准矩阵: 32 256 2048 8192 16384 32768 ...... 矩阵形式: 正常矩阵(256 X 256) 特殊形状矩阵(有边界条件) 257 2049 // ? 稀疏矩阵(不同处理方式)// ? 复杂矩阵(行列相差极大,如 M=2048, N=8, K=2048) API GEMM API void hgemm(const float16_t* A, co…

赖海斌

ROI on HGEMM

矩阵参数

不同size的标准矩阵: 32 256 2048 8192 16384 32768 ......

矩阵形式: 正常矩阵(256 X 256) 特殊形状矩阵(有边界条件) 257 2049 // ? 稀疏矩阵(不同处理方式)// ? 复杂矩阵(行列相差极大,如 M=2048, N=8, K=2048)

API

GEMM API

void hgemm(const float16_t* A, const float16_t* B, float* C,
                    int M, int N, int K, int lda, int ldb, int ldc)

测试

正确性

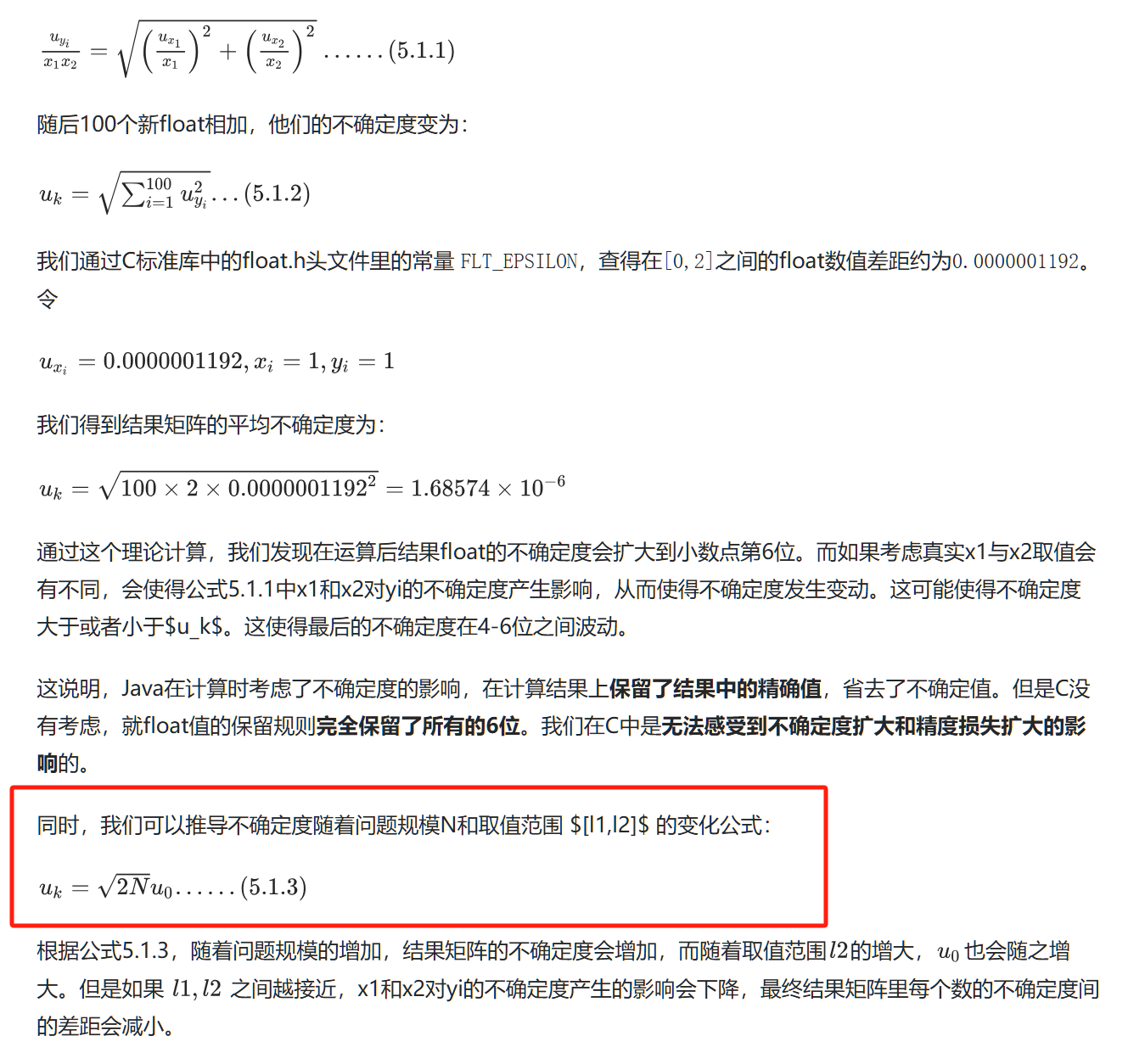

假设检验

CPU

FCLC/avx512_fp16_examples: hosting simple examples of fp16 code pytorch/aten/src/ATen/cpu/vec/vec256/vec256_16bit_float.h at main · pytorch/pytorch

希望大家能做的 BLAS API blasqr.pdf OpenMP https://www.openmp.org/wp-content/uploads/OpenMP-4.5-1115-CPP-web.pdf Loop Unroll and Jam Matrix Tilling SIMD Compilers / Compile Config -O3 Profile your program perf, VTune, gprof

鼓励大家做的 (有学习价值、开源实现) Good Optimization on FP16 Intel® AVX-512 - FP16 Instruction Set for Intel® Xeon® Processor-Based Products Technology Guide 任务切分,数据重排 Pytorch with your GEMM

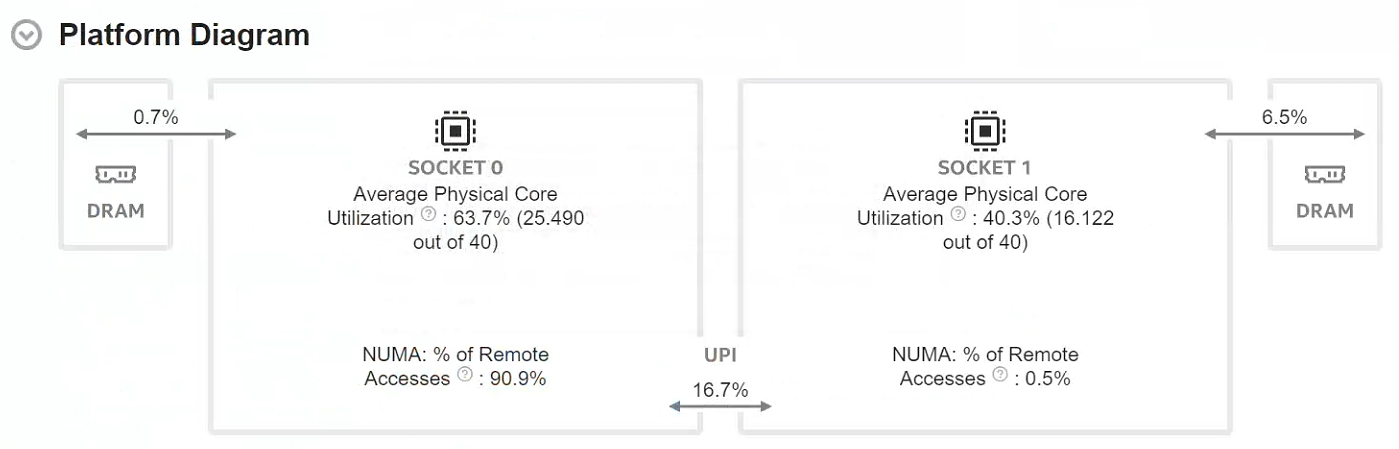

高阶玩法 (可能闭源/未知) good BLAS Kernel 去看看OpenBLAS的软件是怎么做的 代码 Openblas 源码架构 和 调用过程_openblas项目结构-CSDN博客 NUMA Aware Scheduling 如何更好的调配线程,更好的优化访存(来自VTune优化情况) NUMA Aware Memory alloc (Jemalloc etc) https://www.notion.so/Pytorch-OpenMP-1c25ab55420e80449eb4f7d4619fb85e?pvs=4#1c45ab55420e808db07ec882a485241a https://pytorch.org/tutorials/intermediate/torchserve_with_ipex.html

首先,CPU上FP16计算非常少

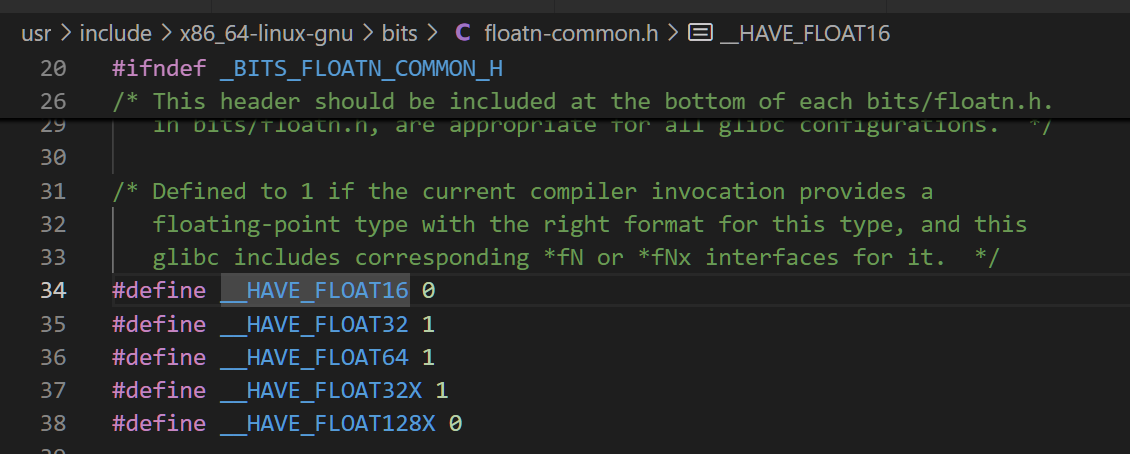

似乎GNU也不支持FP16

fp_avx2.cpp:5:19: error: ‘_Float16’ does not name a type; did you mean ‘_Float64’?
    5 | using float16_t = _Float16;
      |                   ^~~~~~~~
      |                   _Float64

思路:看看 Intel icx 编译器支不支持 / AVX指令集支不支持

发现好像这方面的支持都是在AVX指令集里。

查AVX FP16, 找到这么个指令手册 Intel® AVX-512 - FP16 Instruction Set for Intel® Xeon® Processor-Based Products Technology Guide

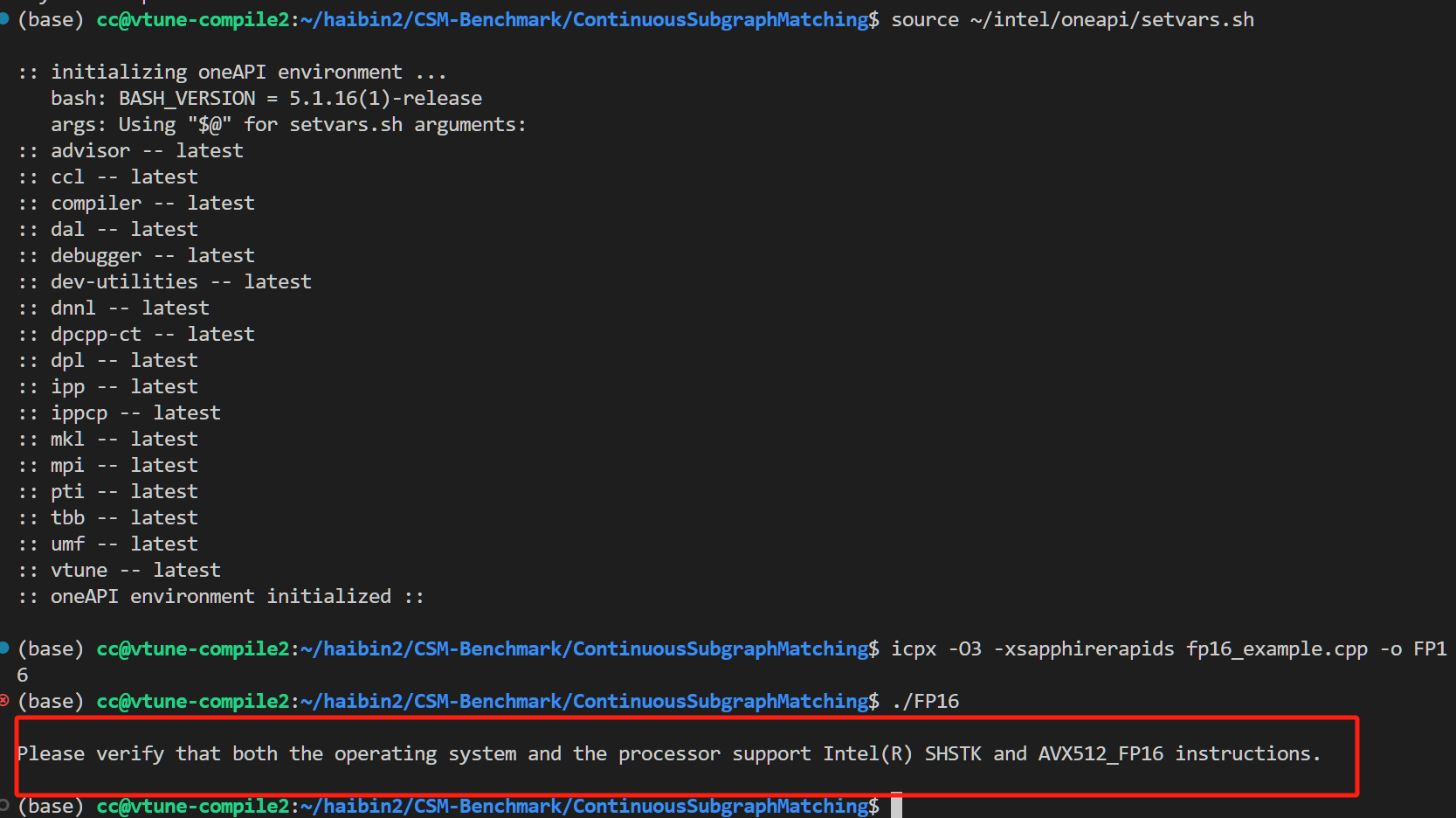

按照手册进行编程,发现: 但,好像很多机器不能用AVX512

思路:从Pytorch 下手

import torch
from transformers import pipeline
import time

torch.set_num_threads(20) # 设置为 20 个线程

设置随机种子以确保结果可重复

torch.manual_seed(123)

模型 ID

model_id = “meta-llama/Llama-3.2-1B”

创建文本生成 pipeline

pipe = pipeline( “text-generation”, model=model_id, torch_dtype=torch.half, # 使用 float16 device_map=“auto”, # 自动选择设备(CPU 或 GPU) max_new_tokens=256, # 生成的最大 token 数 )

运行模型生成文本

prompt = “The key to life is” res = pipe(prompt)

输出结果和耗时

print(“Generated text:”, res[0][“generated_text”])

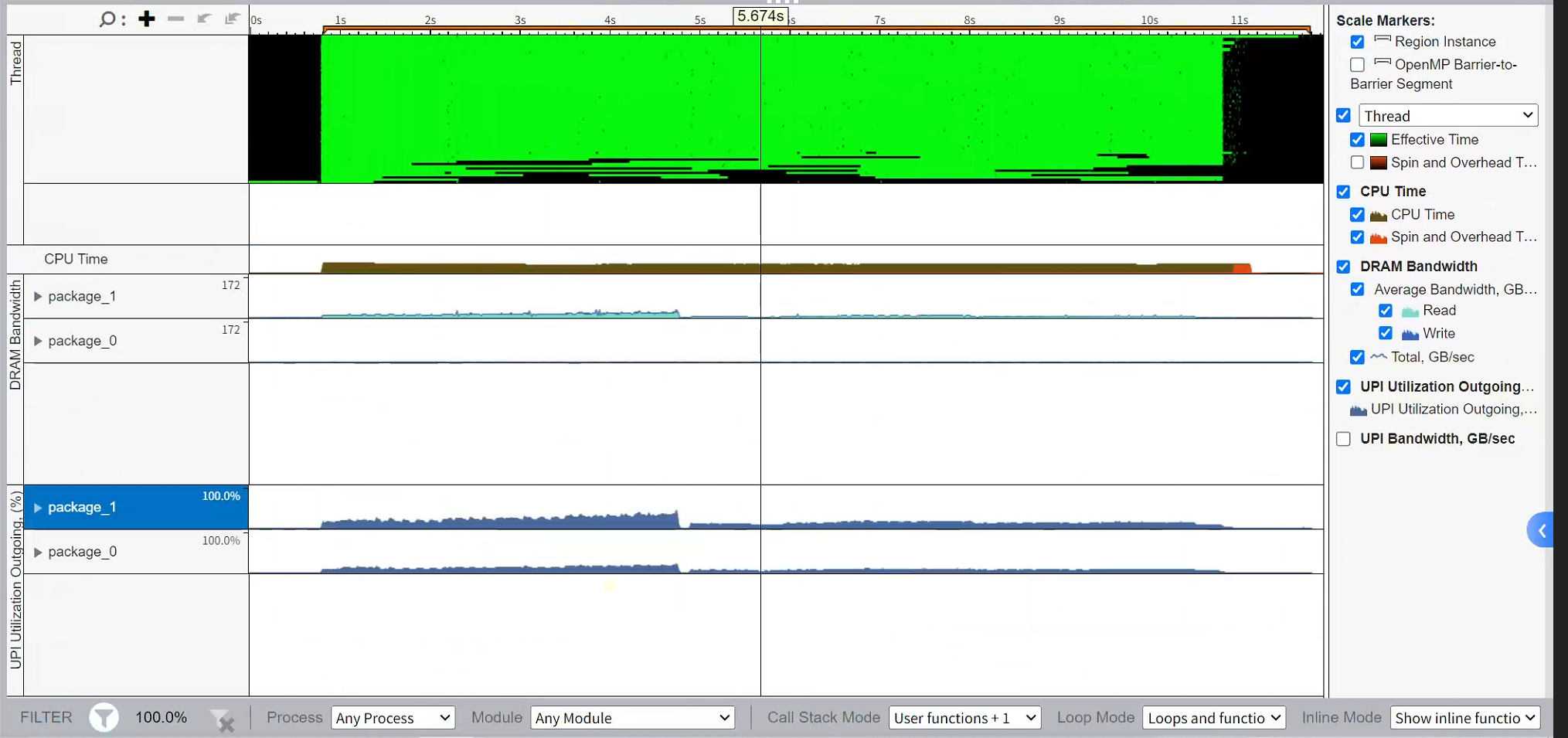

使用VTune观察使用了哪个函数:

    CPU Time: 435.732s
        Effective Time: 435.708s
        Spin Time: 0.024s
        Overhead Time: 0s
    Total Thread Count: 486
    Paused Time: 0s

Top Hotspots Function Module CPU Time % of CPU Time(%)


at::native::AVX2::fp16_dot_with_fp32_arith libtorch_cpu.so 152.235s 34.9% func@0x18ad0 libgomp-a34b3233.so.1 123.269s 28.3% func@0x18c30 libgomp-a34b3233.so.1 122.646s 28.1% blas_thread_server libscipy_openblas64_-99b71e71.so 7.560s 1.7% c10::function_ref<void (char**, long const*, long, long)>::callback_fn<at::TensorIteratorBase::loop_2d_from_1d<at::native::AVX2::copy_kernel(at::TensorIterator&, bool)::{lambda()#1}::operator()(void) const::{lambda()#2}::operator()(void) const::{lambda()#1}::operator()(void) const::{lambda()#4}::operator()(void) const::{lambda(charlong const*, long)#1}>(, signed char, at::native::AVX2::copy_kernel(at::TensorIterator&, bool)::{lambda()#1}::operator()(void) const::{lambda()#2}::operator()(void) const::{lambda()#1}::operator()(void) const::{lambda()#4}::operator()(void) const::{lambda(charlong const*, long)#1} const&)::{lambda(char**long const*, long, long)#1}> libtorch_cpu.so 4.353s 1.0% [Others] N/A 25.668s 5.9% Effective Physical Core Utilization: 6.5% (12.508 out of 192) | The metric value is low, which may signal a poor physical CPU cores | utilization caused by: | - load imbalance | - threading runtime overhead | - contended synchronization | - thread/process underutilization | - incorrect affinity that utilizes logical cores instead of physical | cores | Explore sub-metrics to estimate the efficiency of MPI and OpenMP parallelism | or run the Locks and Waits analysis to identify parallel bottlenecks for | other parallel runtimes. | Effective Logical Core Utilization: 3.3% (12.808 out of 384) | The metric value is low, which may signal a poor logical CPU cores | utilization. Consider improving physical core utilization as the first | step and then look at opportunities to utilize logical cores, which in | some cases can improve processor throughput and overall performance of | multi-threaded applications. | Collection and Platform Info Application Command Line: python3 “hello_LLM.py” Operating System: 5.15.0-134-generic DISTRIB_ID=Ubuntu DISTRIB_RELEASE=22.04 DISTRIB_CODENAME=jammy DISTRIB_DESCRIPTION=“Ubuntu 22.04.4 LTS” Computer Name: eightsocket Result Size: 40.9 MB Collection start time: 18:28:29 12/04/2025 UTC Collection stop time: 18:29:03 12/04/2025 UTC Collector Type: Driverless Perf per-process counting,User-mode sampling and tracing CPU Name: Intel(R) Xeon(R) Processor code named Skylake Frequency: 2.100 GHz Logical CPU Count: 384 LLC size: 34.6 MB Cache Allocation Technology Level 2 capability: not detected Level 3 capability: available

x86 - Half-precision floating-point arithmetic on Intel chips - Stack Overflow

AVX2 using intel icx:

#include <immintrin.h> // AVX2 and F16C
#include <iostream>

// 定义FP16类型 using float16_t = _Float16;

int main() { // 定义两个FP16数字 float16_t a = 1.5f; // FP16: 1.5 float16_t b = 2.5f; // FP16: 2.5

// 转换为FP32并加载到AVX2向量
__m128i a_ph = _mm_set1_epi16(*reinterpret_cast&lt;uint16_t*&gt;(&amp;a)); // FP16 as 16-bit int
__m128i b_ph = _mm_set1_epi16(*reinterpret_cast&lt;uint16_t*&gt;(&amp;b));
__m256 a_ps = _mm256_cvtph_ps(a_ph); // F16C: FP16 -&gt; FP32
__m256 b_ps = _mm256_cvtph_ps(b_ph);

// 使用AVX2进行FP32加法
__m256 result_ps = _mm256_add_ps(a_ps, b_ps);

// 转换回FP16
__m128i result_ph = _mm256_cvtps_ph(result_ps, _MM_FROUND_TO_NEAREST_INT | _MM_FROUND_NO_EXC);
float16_t result;
*reinterpret_cast&lt;uint16_t*&gt;(&amp;result) = _mm_extract_epi16(result_ph, 0);

// 输出结果(转换为float以便打印)
std::cout &lt;&lt; &quot;FP16: &quot; &lt;&lt; float(a) &lt;&lt; &quot; + &quot; &lt;&lt; float(b) &lt;&lt; &quot; = &quot; &lt;&lt; float(result) &lt;&lt; std::endl;

return 0;

}

icpx -O3 -mavx2 -mf16c fp16_add_avx2.cpp -o fp16_add_avx2

 ./FP_AVX
FP16: 1.5 + 2.5 = 4

Example from grok3

#include <immintrin.h> // AVX2 and F16C
#include <omp.h>
#include <vector>
#include <iostream>
#include <random>
#include <cmath>
#include <chrono>

// 定义FP16类型 using float16_t = _Float16;

// AVX2内核:计算C[m:m+8, n:n+8] += A[m:m+8, k:k+K] × B[k:k+K, n:n+8] void hgemm_kernel_avx2(const float16_t* A, const float16_t* B, float* C, int M, int N, int K, int lda, int ldb, int ldc, int m_start, int m_end, int n_start, int n_end) { for (int m = m_start; m < m_end; m += 8) { // 每次处理8行 for (int n = n_start; n < n_end; n += 8) { // 每次处理8列 // 累加器:FP32,8x8子块 __m256 acc[8][8]; for (int i = 0; i < 8; ++i) for (int j = 0; j < 8; ++j) acc[i][j] = _mm256_setzero_ps();

        // 沿K维度计算
        for (int k = 0; k &lt; K; ++k) {
            // 加载A的8个FP16值(一行)
            __m128i a_ph[8];
            for (int i = 0; i &lt; 8 &amp;&amp; m + i &lt; M; ++i) {
                a_ph[i] = _mm_loadu_si128(
                    reinterpret_cast&lt;const __m128i*&gt;(&amp;A[(m + i) * lda + k]));
            }

            // 加载B的8个FP16值(一列)
            __m128i b_ph[8];
            for (int j = 0; j &lt; 8 &amp;&amp; n + j &lt; N; ++j) {
                b_ph[j] = _mm_loadu_si128(
                    reinterpret_cast&lt;const __m128i*&gt;(&amp;B[k * ldb + n + j]));
            }

            // 转换为FP32并计算
            for (int i = 0; i &lt; 8 &amp;&amp; m + i &lt; M; ++i) {
                __m256 a_ps = _mm256_cvtph_ps(a_ph[i]); // FP16 -&gt; FP32
                for (int j = 0; j &lt; 8 &amp;&amp; n + j &lt; N; ++j) {
                    __m256 b_ps = _mm256_cvtph_ps(b_ph[j]);
                    acc[i][j] = _mm256_fmadd_ps(a_ps, b_ps, acc[i][j]);
                }
            } // ?
        }

        // 存储结果到C
        for (int i = 0; i &lt; 8 &amp;&amp; m + i &lt; M; ++i) {
            for (int j = 0; j &lt; 8 &amp;&amp; n + j &lt; N; ++j) {
                float* acc_ptr = reinterpret_cast&lt;float*&gt;(&amp;acc[i][j]);
                for (int l = 0; l &lt; 8; ++l) {
                    C[(m + i) * ldc + (n + j)] += acc_ptr[l];
                }
            }
        }
    }
}

}

// 并行HGEMM void hgemm_parallel(const float16_t* A, const float16_t* B, float* C, int M, int N, int K, int lda, int ldb, int ldc) { const int BLOCK_SIZE = 128; // 缓存友好的分块大小 #pragma omp parallel for collapse(2) num_threads(8) for (int m = 0; m < M; m += BLOCK_SIZE) { for (int n = 0; n < N; n += BLOCK_SIZE) { int m_end = std::min(m + BLOCK_SIZE, M); int n_end = std::min(n + BLOCK_SIZE, N); hgemm_kernel_avx2(A, B, C, M, N, K, lda, ldb, ldc, m, m_end, n, n_end); } } }

// 测试代码 int main() { int M = 2560, N = 2560, K = 2560; std::vector<float16_t> A(M * K), B(K * N); std::vector<float> C(M * N, 0.0f);

// 初始化矩阵(随机值)
std::random_device rd;
std::mt19937 gen(rd());
std::uniform_real_distribution&lt;float&gt; dis(0.0f, 1.0f);
for (auto&amp; x : A) x = dis(gen);
for (auto&amp; x : B) x = dis(gen);

// 运行HGEMM
auto start = std::chrono::high_resolution_clock::now();
hgemm_parallel(A.data(), B.data(), C.data(), M, N, K, K, N, N);
auto end = std::chrono::high_resolution_clock::now();

// 计算时间和TFLOPS
double duration = std::chrono::duration&lt;double, std::milli&gt;(end - start).count();
double flops = 2.0 * M * N * K;
double gflops = (flops / (duration / 1000.0)) / 1e9;
std::cout &lt;&lt; &quot;HGEMM Time: &quot; &lt;&lt; duration &lt;&lt; &quot; ms, &quot;
        &lt;&lt; &quot;gFLOPS: &quot; &lt;&lt; gflops &lt;&lt; std::endl;

// 验证结果(简单求和检查)
float sum = 0.0f;
for (float x : C) sum += x;
std::cout &lt;&lt; &quot;Result sum: &quot; &lt;&lt; sum &lt;&lt; std::endl;

return 0;

}

icpx -O3 -mavx2 -mf16c -qopenmp -mfma fp_GEMM.cpp -o HGEMM

./HGEMM
HGEMM Time: 2170.78 ms, gFLOPS: 15.4573
Result sum: 3.35483e+10

Benchmark: 用pytorch的ATen API(可能调用的是OneDNN的API,要去看他们怎么做的) 去做矩阵乘法的baseline

要做的工作

  1. 写一个自己的高效的kernel
  2. 给一个simple example和计时,和高效的输出
  3. 给一个介绍博客+视频
  4. 给一个优化方向的博客

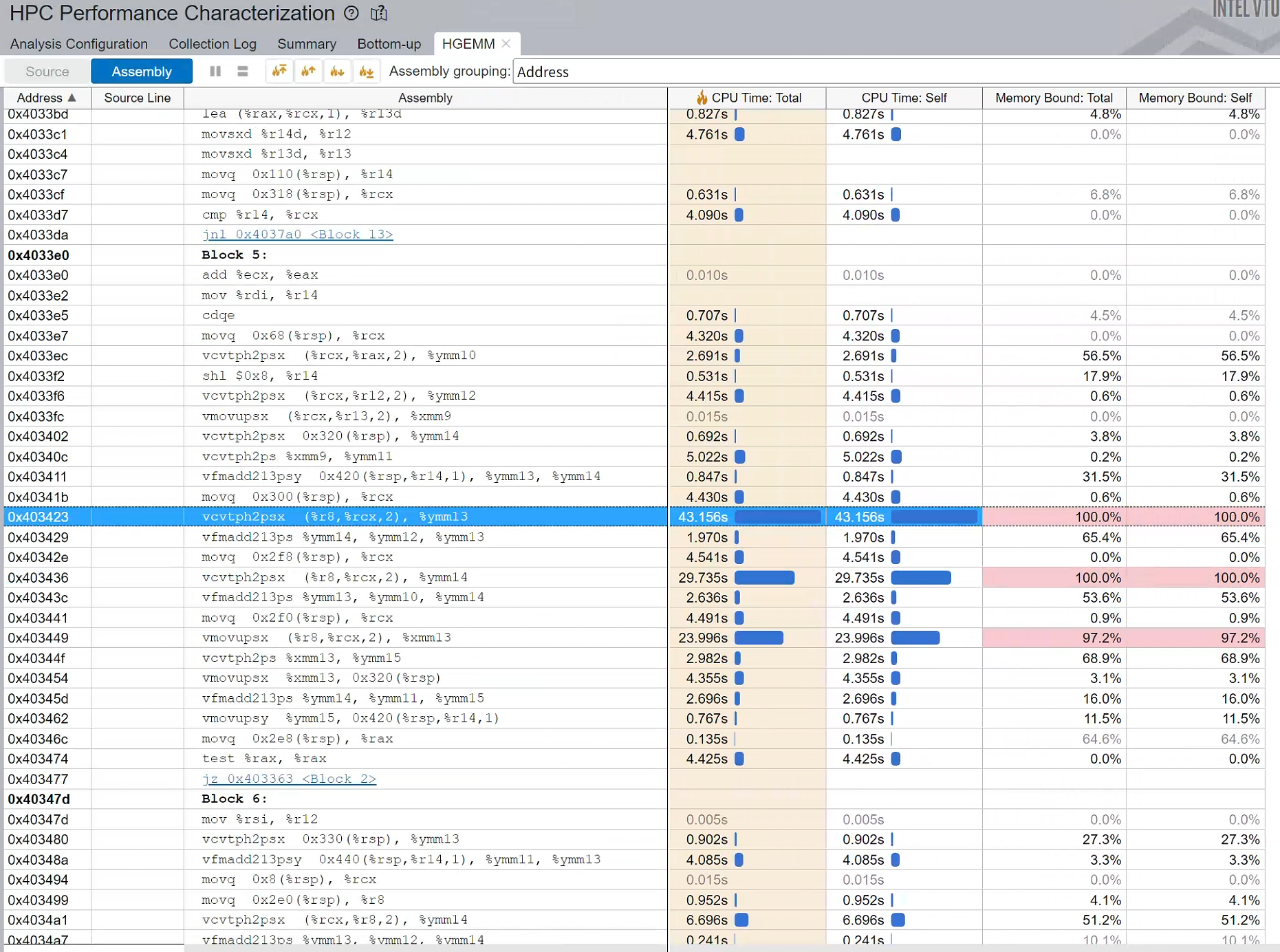

  5. 给一个调优VTune的介绍文档+如何在Pytorch里跑起来的文档

CPP Project2 Matrix Multiplication-CPP-Haibin's blog

README.md · 现代CPU上的性能分析与优化

GPU

xlite-dev/CUDA-Learn-Notes: 📚Modern CUDA Learn Notes: 200+ Tensor/CUDA Cores Kernels🎉, HGEMM, FA2 via MMA and CuTe, 98~100% TFLOPS of cuBLAS/FA2. CUDA Ampere Tensor Core HGEMM 矩阵乘法优化笔记 —— Up To 131 TFLOPS! - 知乎

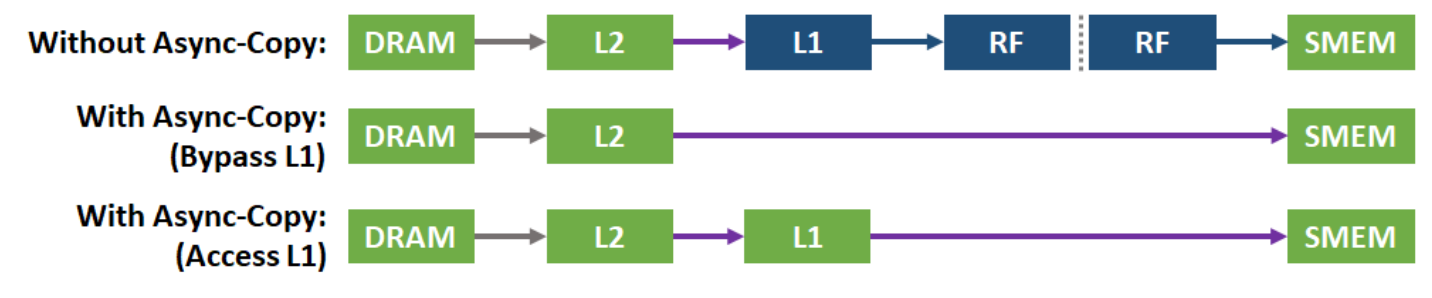

kernel 书写 FP16 计算 TensorCore计算 访存优化(reg, bank conflict, 异步拷贝, Cache Affinity ) SASS kernel optim Nsight tuning

CUDA /

cuBLAS | NVIDIA Developer NVIDIA/cutlass: CUDA Templates for Linear Algebra Subroutines aredden/torch-cublas-hgemm: PyTorch half precision gemm lib w/ fused optional bias + optional relu/gelu CUTLASS库使用与优化指北(一) - 知乎

CUDA TensorCore TMA

TensorCore

一步步优化 GEMM by Tensorcore - 知乎

bank conflict

ldgsts

reg

prefetch

Nsight Compute

#include <cuda_fp16.h>
#include <mma.h>
#include <cuda.h>
#include <cuda_runtime.h>
#include <stdio.h>

using namespace nvcuda;

// 矩阵维度假设为16的倍数以匹配WMMA #define MATRIX_M 256 #define MATRIX_N 256 #define MATRIX_K 256

// 检查CUDA错误 #define CUDA_CHECK(call)
do {
cudaError_t err = call;
if (err != cudaSuccess) {
fprintf(stderr, “CUDA error: %s (%s:%d)\n”,
cudaGetErrorString(err), FILE, LINE);
exit(1);
}
} while(0)

// WMMA kernel global void wmma_gemm(half *A, half *B, float *C, int M, int N, int K) { // 声明WMMA fragments wmma::fragment<wmma::matrix_a, 16, 16, 16, half, wmma::row_major> a_frag; wmma::fragment<wmma::matrix_b, 16, 16, 16, half, wmma::col_major> b_frag; wmma::fragment<wmma::accumulator, 16, 16, 16, float> c_frag;

// 初始化累加器
wmma::fill_fragment(c_frag, 0.0f);

// 计算tile的位置
int warpM = (blockIdx.x * blockDim.x + threadIdx.x) / 32;
int warpN = (blockIdx.y * blockDim.y + threadIdx.y);

// 每个warp处理一个16x16的tile
for (int k = 0; k &lt; K; k += 16) {
    // 加载数据到fragments
    wmma::load_matrix_sync(a_frag, A + warpM * 16 * K + k, K);
    wmma::load_matrix_sync(b_frag, B + k * N + warpN * 16, N);

    // 执行矩阵乘法
    wmma::mma_sync(c_frag, a_frag, b_frag, c_frag);
}

// 存储结果
wmma::store_matrix_sync(C + warpM * 16 * N + warpN * 16,
                       c_frag, N, wmma::mem_row_major);

}

// 初始化矩阵 void init_matrix(half *mat, int rows, int cols) { for (int i = 0; i < rows * cols; i++) { mat[i] = __float2half((float)rand() / RAND_MAX); } }

int main() { half *h_A, *h_B; float *h_C; half *d_A, *d_B; float *d_C;

// 分配主机内存
h_A = (half*)malloc(MATRIX_M * MATRIX_K * sizeof(half));
h_B = (half*)malloc(MATRIX_K * MATRIX_N * sizeof(half));
h_C = (float*)malloc(MATRIX_M * MATRIX_N * sizeof(float));

// 初始化矩阵
init_matrix(h_A, MATRIX_M, MATRIX_K);
init_matrix(h_B, MATRIX_K, MATRIX_N);

// 分配设备内存
CUDA_CHECK(cudaMalloc(&amp;d_A, MATRIX_M * MATRIX_K * sizeof(half)));
CUDA_CHECK(cudaMalloc(&amp;d_B, MATRIX_K * MATRIX_N * sizeof(half)));
CUDA_CHECK(cudaMalloc(&amp;d_C, MATRIX_M * MATRIX_N * sizeof(float)));

// 复制数据到设备
CUDA_CHECK(cudaMemcpy(d_A, h_A, MATRIX_M * MATRIX_K * sizeof(half),
                     cudaMemcpyHostToDevice));
CUDA_CHECK(cudaMemcpy(d_B, h_B, MATRIX_K * MATRIX_N * sizeof(half),
                     cudaMemcpyHostToDevice));

// 设置grid和block维度
dim3 blockDim(128, 4);
dim3 gridDim((MATRIX_M + 15) / 16, (MATRIX_N + 15) / 16);

// 启动kernel
wmma_gemm&lt;&lt;&lt;gridDim, blockDim&gt;&gt;&gt;(d_A, d_B, d_C,
                                MATRIX_M, MATRIX_N, MATRIX_K);
CUDA_CHECK(cudaGetLastError());
CUDA_CHECK(cudaDeviceSynchronize());

// 复制结果回主机
CUDA_CHECK(cudaMemcpy(h_C, d_C, MATRIX_M * MATRIX_N * sizeof(float),
                     cudaMemcpyDeviceToHost));

// 释放内存
free(h_A); free(h_B); free(h_C);
CUDA_CHECK(cudaFree(d_A));
CUDA_CHECK(cudaFree(d_B));
CUDA_CHECK(cudaFree(d_C));

printf(&quot;HGEMM completed successfully!\n&quot;);
return 0;

}

Trition

Group GEMM — Triton documentation 【Triton 教程】分组 GEMM - 智源社区

22:46:42.052751 brk(0x55888cec9000) = 0x55888cec9000 22:46:42.054412 brk(0x55888ceea000) = 0x55888ceea000 22:46:42.055432 brk(0x55888cf0b000) = 0x55888cf0b000 22:46:42.055712 brk(0x55888cf2c000) = 0x55888cf2c000 22:46:42.055988 brk(0x55888cf4d000) = 0x55888cf4d000 22:46:42.056191 brk(0x55888cf6e000) = 0x55888cf6e000 22:46:42.056345 brk(0x55888cf90000) = 0x55888cf90000 22:46:42.058240 brk(0x55888cfb1000) = 0x55888cfb1000 22:46:42.059119 brk(0x55888cfd2000) = 0x55888cfd2000 22:46:42.060013 brk(0x55888cff3000) = 0x55888cff3000 22:46:42.060914 brk(0x55888d014000) = 0x55888d014000 22:46:42.061748 brk(0x55888d035000) = 0x55888d035000 22:46:42.062639 brk(0x55888d056000) = 0x55888d056000 22:46:42.063552 brk(0x55888d077000) = 0x55888d077000 22:46:42.064430 brk(0x55888d098000) = 0x55888d098000 22:46:42.065188 brk(0x55888d0bb000) = 0x55888d0bb000 22:46:42.070302 brk(0x55888d0dc000) = 0x55888d0dc000 22:46:42.071251 brk(0x55888d0fd000) = 0x55888d0fd000 22:46:42.072139 brk(0x55888d11e000) = 0x55888d11e000 22:46:42.072854 brk(0x55888d13f000) = 0x55888d13f000 22:46:42.073662 brk(0x55888d160000) = 0x55888d160000 22:46:42.074504 brk(0x55888d181000) = 0x55888d181000 22:46:42.075380 brk(0x55888d1a2000) = 0x55888d1a2000 22:46:42.076225 brk(0x55888d1c3000) = 0x55888d1c3000 22:46:42.077066 brk(0x55888d1e4000) = 0x55888d1e4000 22:46:42.077946 brk(0x55888d205000) = 0x55888d205000 22:46:42.078894 brk(0x55888d226000) = 0x55888d226000 22:46:42.080063 brk(0x55888d247000) = 0x55888d247000 22:46:42.081097 brk(0x55888d268000) = 0x55888d268000 22:46:42.082879 brk(0x55888d289000) = 0x55888d289000 22:46:42.083787 brk(0x55888d2aa000) = 0x55888d2aa000 22:46:42.084787 brk(0x55888d2cb000) = 0x55888d2cb000 22:46:42.085604 brk(0x55888d2ec000) = 0x55888d2ec000 22:46:42.086319 brk(0x55888d30d000) = 0x55888d30d000 22:46:42.087109 brk(0x55888d32f000) = 0x55888d32f000 22:46:42.087896 brk(0x55888d350000) = 0x55888d350000 22:46:42.088550 brk(0x55888d371000) = 0x55888d371000 22:46:42.089236 brk(0x55888d392000) = 0x55888d392000 22:46:42.089953 brk(0x55888d3b3000) = 0x55888d3b3000 22:46:42.090642 brk(0x55888d3d4000) = 0x55888d3d4000 22:46:42.091357 brk(0x55888d3f5000) = 0x55888d3f5000 22:46:42.092083 brk(0x55888d416000) = 0x55888d416000 22:46:42.092806 brk(0x55888d438000) = 0x55888d438000 22:46:42.093603 brk(0x55888d459000) = 0x55888d459000 22:46:42.094404 brk(0x55888d47a000) = 0x55888d47a000 22:46:42.095153 brk(0x55888d49b000) = 0x55888d49b000 22:46:42.095812 brk(0x55888d4bc000) = 0x55888d4bc000 22:46:42.096559 brk(0x55888d4dd000) = 0x55888d4dd000 22:46:42.097280 brk(0x55888d4fe000) = 0x55888d4fe000 22:46:42.098026 brk(0x55888d51f000) = 0x55888d51f000 22:46:42.098789 brk(0x55888d540000) = 0x55888d540000 22:46:42.099557 brk(0x55888d561000) = 0x55888d561000 22:46:42.100304 brk(0x55888d582000) = 0x55888d582000 22:46:42.101064 brk(0x55888d5a3000) = 0x55888d5a3000 22:46:42.101827 brk(0x55888d5c4000) = 0x55888d5c4000 22:46:42.102583 brk(0x55888d5e5000) = 0x55888d5e5000 22:46:42.103338 brk(0x55888d606000) = 0x55888d606000 22:46:42.104116 brk(0x55888d627000) = 0x55888d627000 22:46:42.104895 brk(0x55888d648000) = 0x55888d648000 22:46:42.105689 brk(0x55888d669000) = 0x55888d669000
