自顶向下了解llama.cpp - ggml

由于工作要求，我尝试识读了llama.cpp框架在cpu端侧的推理情况。其实GPU端的结构我推测跟cpu差不多，只不过在底层算子会有区别，但是上层计算图等架构应该是差不多的。 好的，以下是我这个生成式AI给您生成的20000字长文（ChatGPT 也可能会犯错。请核查重要信息。）： 学习链接 HF 导引 Introduction to ggml github源码 ggml 源码搭建 llama.cpp/docs/build.md at…

Haibin LaiUpdated June 16, 20258,305 views0 comments9,803 Words

由于工作要求，我尝试识读了llama.cpp框架在cpu端侧的推理情况。其实GPU端的结构我推测跟cpu差不多，只不过在底层算子会有区别，但是上层计算图等架构应该是差不多的。

好的，以下是我这个生成式AI给您生成的20000字长文（ChatGPT 也可能会犯错。请核查重要信息。）：

学习链接

HF 导引 Introduction to ggml

github源码 ggml

源码搭建 llama.cpp/docs/build.md at fb85a288d72abbd5e5daa8de96e6f8bfa7b5ab46 · HaibinLai/llama.cpp

其他教程 llama.cpp源码解读--ggml框架学习 - 知乎 llama.cpp源码解读--推理流程总览 - 知乎

从llama.bench开始

当我们从build开始后，我们应该会看到有llama.bench的可执行文件。用-m导入我们自己的模型后，就能开始测试了。

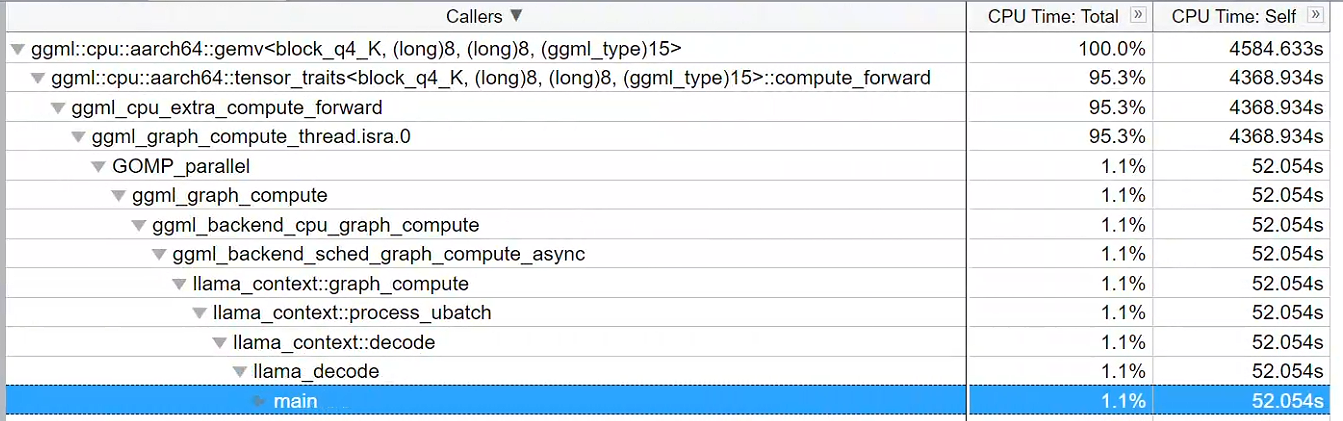

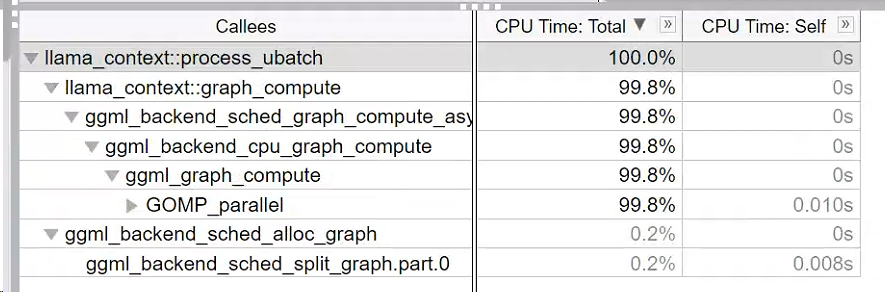

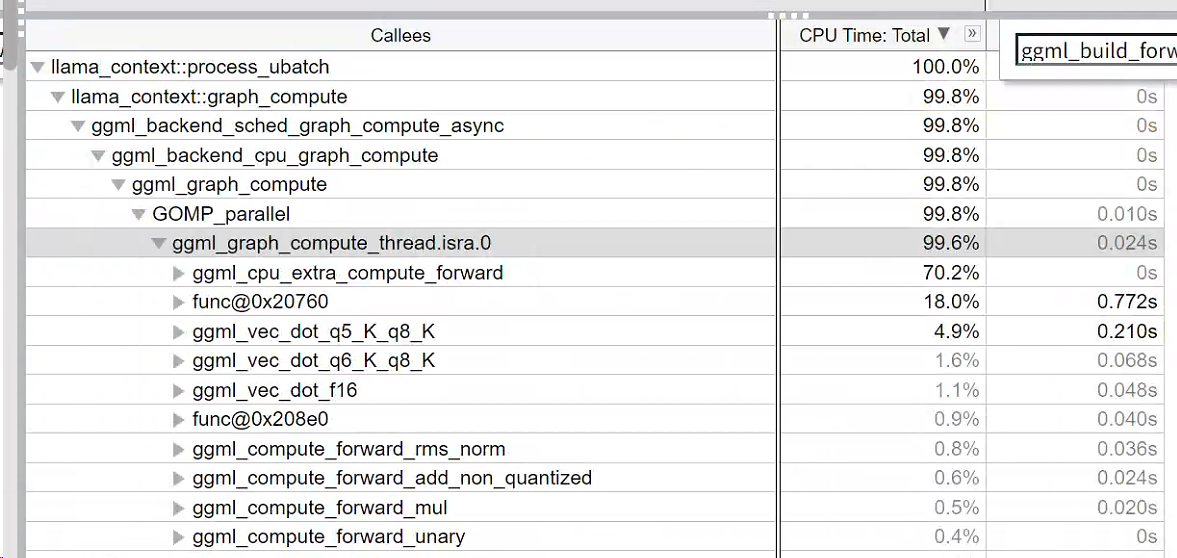

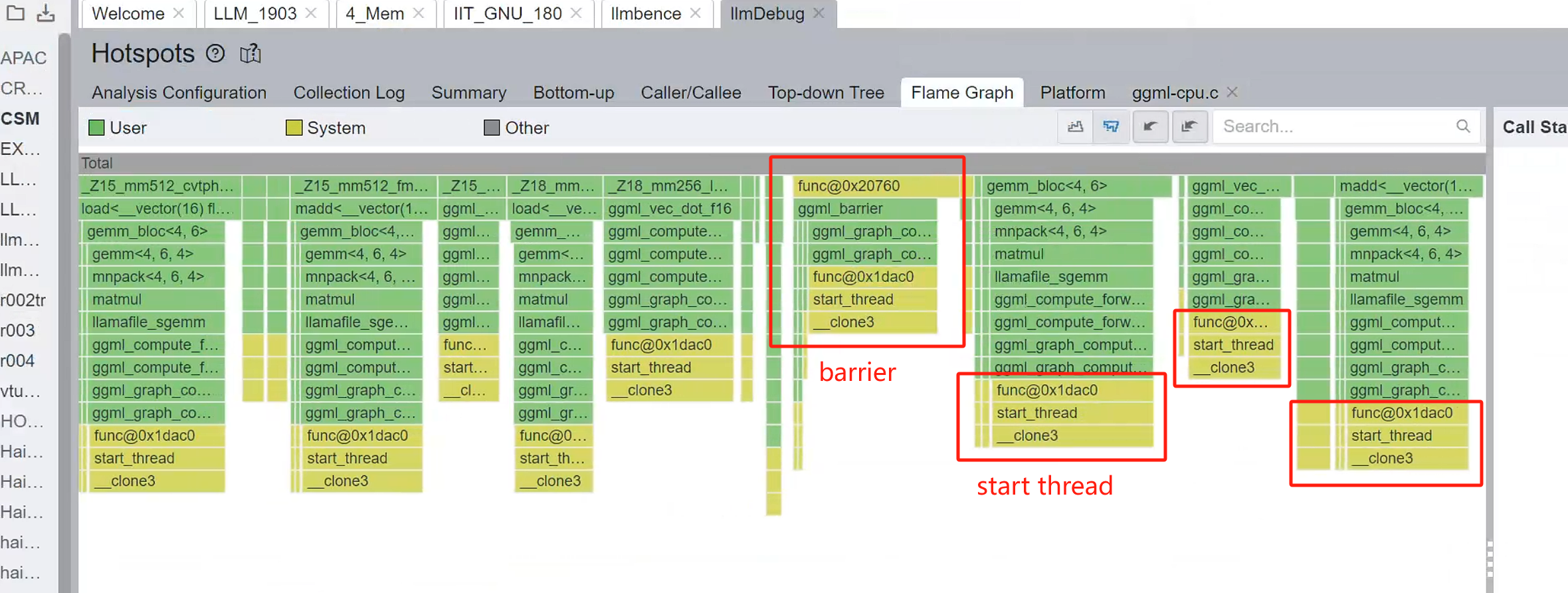

我们就从它开始吧。我们的解读流程如下图profile：

llama.cpp/tools/llama-bench/llama-bench.cpp at fb85a288d72abbd5e5daa8de96e6f8bfa7b5ab46 · HaibinLai/llama.cpp

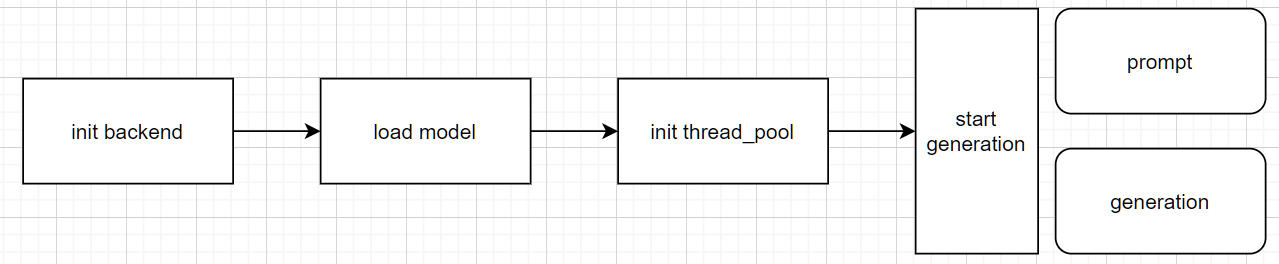

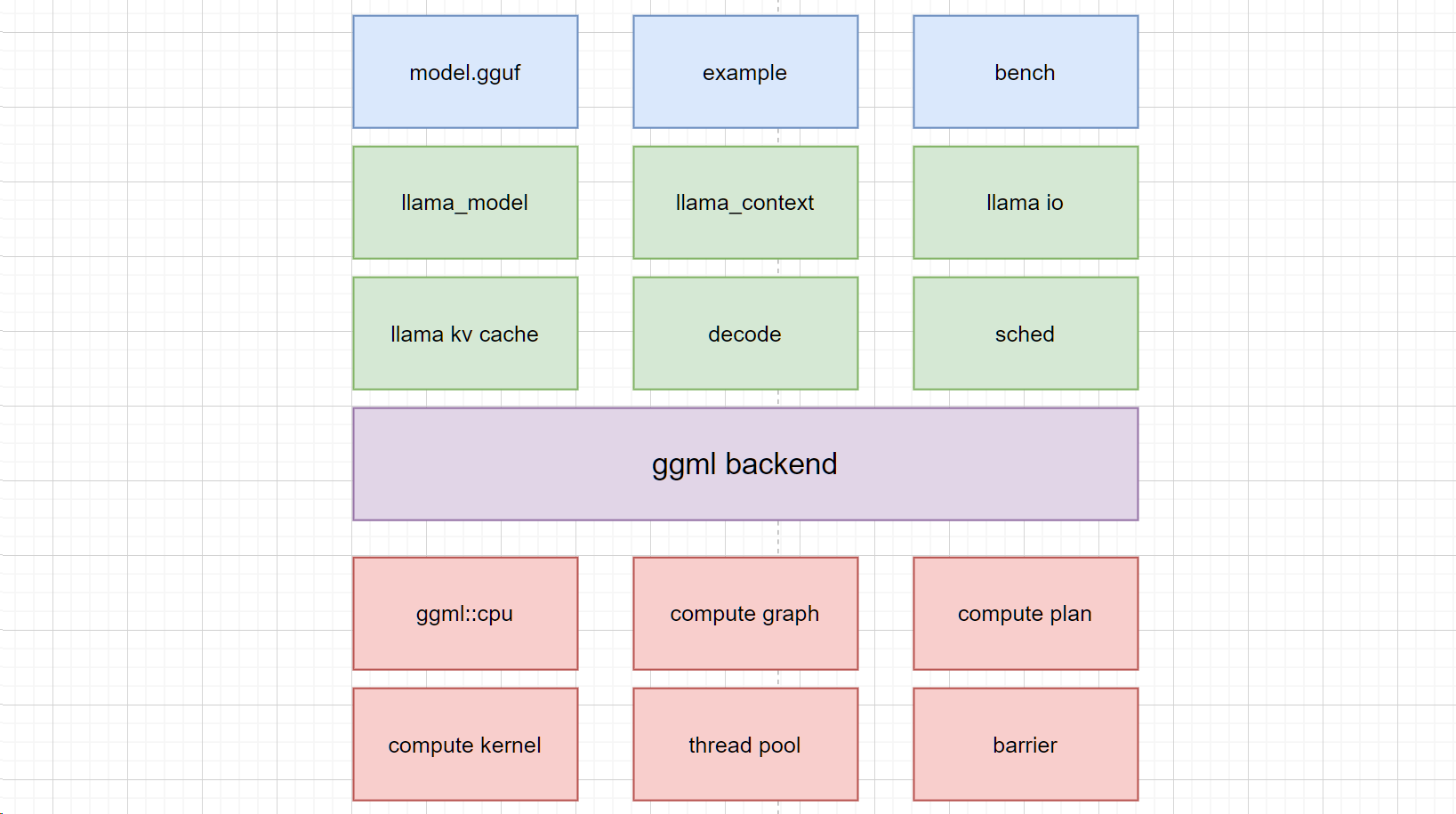

这段代码的结构图如图所示。在启动并导入输入参数后，它将首先初始化推理的后端引擎，随后加载模型，初始化线程池，然后开始工作。

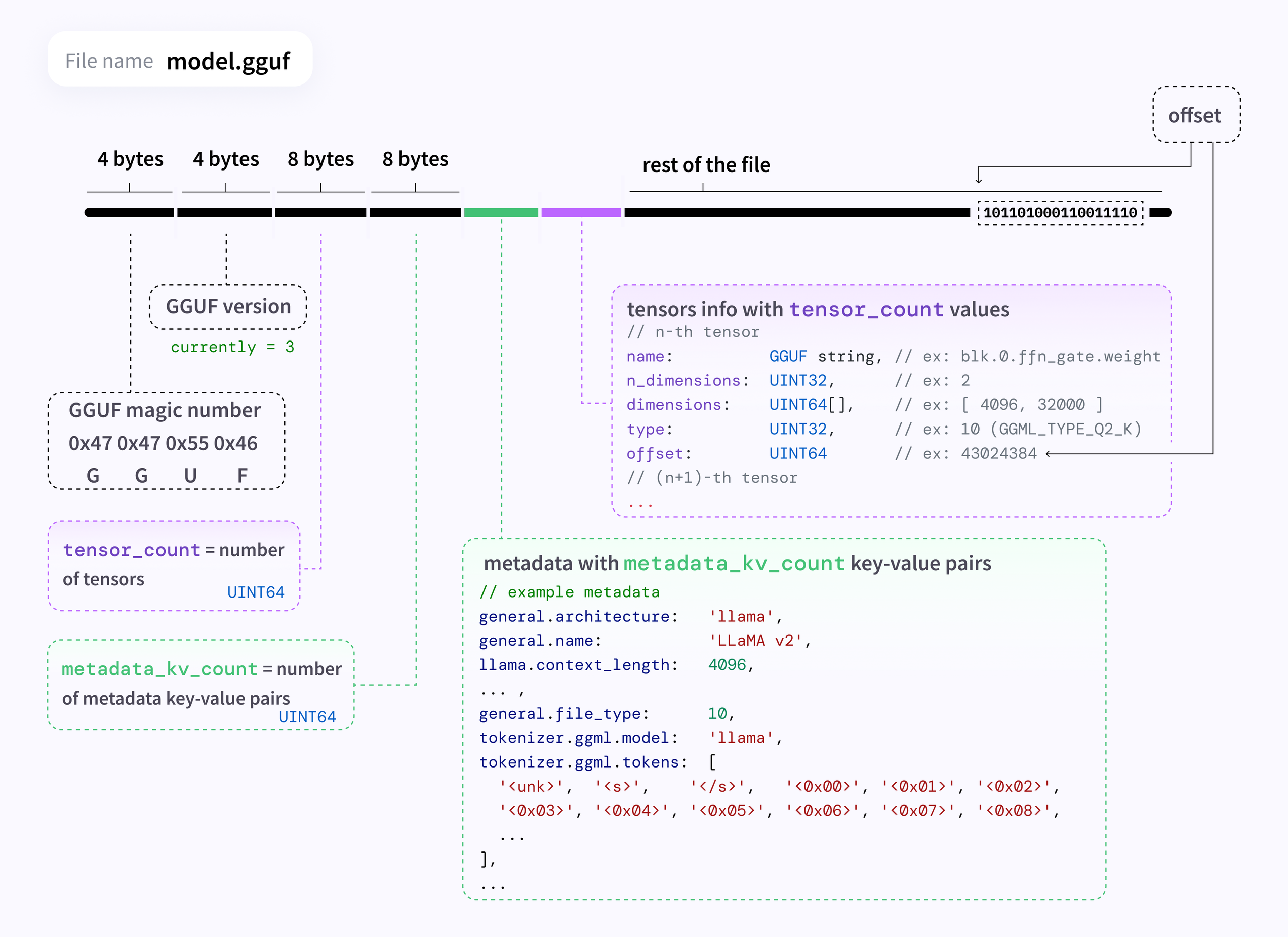

load model: ggml主要使用gguf格式的model进行导入。 下面的文档记录了gguf的格式 ggml/docs/gguf.md at master · ggml-org/ggml

详细解读很多人已经做了，我就不做了： ggml-learning-notes/notes/ggml学习笔记（三）gguf文件格式.md at main · lovemefan/ggml-learning-notes

启动CPU backend

    // initialize backends
    ggml_backend_load_all();

cmd_params params = parse_cmd_params(argc, argv);

auto * cpu_dev = ggml_backend_dev_by_type(GGML_BACKEND_DEVICE_TYPE_CPU);
if (!cpu_dev) {
    fprintf(stderr, "%s: error: CPU backend is not loaded\n", __func__);
    return 1;
}
auto * cpu_reg = ggml_backend_dev_backend_reg(cpu_dev);
auto * ggml_threadpool_new_fn = (decltype(ggml_threadpool_new) *) ggml_backend_reg_get_proc_address(cpu_reg, "ggml_threadpool_new");
auto * ggml_threadpool_free_fn = (decltype(ggml_threadpool_free) *) ggml_backend_reg_get_proc_address(cpu_reg, "ggml_threadpool_free");
// initialize llama.cpp
if (!params.verbose) {
    llama_log_set(llama_null_log_callback, NULL);
}
llama_backend_init();
llama_numa_init(params.numa);

set_process_priority(params.prio);</code></pre>


导入模型：
1886行


    lmodel = llama_model_load_from_file(inst.model.c_str(), inst.to_llama_mparams());
    llama_context * ctx = llama_init_from_model(lmodel, inst.to_llama_cparams());
    if (ctx == NULL) {
        fprintf(stderr, "%s: error: failed to create context with model '%s'\n", __func__, inst.model.c_str());
        llama_model_free(lmodel);
        return 1;
    }


启动并挂载线程池


    struct ggml_threadpool_params tpp = ggml_threadpool_params_default(t.n_threads);
    struct ggml_threadpool * threadpool = ggml_threadpool_new_fn(&tpp);
    if (!threadpool) {
        fprintf(stderr, "%s: threadpool create failed : n_threads %d\n", __func__, tpp.n_threads);
        exit(1);
    }
    llama_attach_threadpool(ctx, threadpool, NULL);


warm up 和 generation


    if (t.n_prompt > 0) {
        if (params.progress) {
            fprintf(stderr, "llama-bench: benchmark %d/%zu: prompt run %d/%d\n", params_idx, params_count,
                    i + 1, params.reps);
        }
        bool res = test_prompt(ctx, t.n_prompt, t.n_batch, t.n_threads);
        if (!res) {
            fprintf(stderr, "%s: error: failed to run prompt\n", __func__);
            exit(1);
        }
    }
    if (t.n_gen > 0) {
        if (params.progress) {
            fprintf(stderr, "llama-bench: benchmark %d/%zu: generation run %d/%d\n", params_idx, params_count,
                    i + 1, params.reps);
        }
        bool res = test_gen(ctx, t.n_gen, t.n_threads);
        if (!res) {
            fprintf(stderr, "%s: error: failed to run gen\n", __func__);
            exit(1);
        }
    }


prompt


static bool test_prompt(llama_context * ctx, int n_prompt, int n_batch, int n_threads) {
    llama_set_n_threads(ctx, n_threads, n_threads);

const llama_model * model   = llama_get_model(ctx);
const llama_vocab * vocab   = llama_model_get_vocab(model);
const int32_t       n_vocab = llama_vocab_n_tokens(vocab);

std::vector&lt;llama_token&gt; tokens(n_batch);

int n_processed = 0;

while (n_processed &lt; n_prompt) {
    int n_tokens = std::min(n_prompt - n_processed, n_batch);
    tokens[0]    = n_processed == 0 &amp;&amp; llama_vocab_get_add_bos(vocab) ? llama_vocab_bos(vocab) : std::rand() % n_vocab;
    for (int i = 1; i &lt; n_tokens; i++) {
        tokens[i] = std::rand() % n_vocab;
    }
    int res = llama_decode(ctx, llama_batch_get_one(tokens.data(), n_tokens));
    if (res != 0) {
        fprintf(stderr, &quot;%s: failed to decode prompt batch, res = %d\n&quot;, __func__, res);
        return false;
    }
    n_processed += n_tokens;
}

llama_synchronize(ctx);
return true;


}


generation


static bool test_gen(llama_context * ctx, int n_gen, int n_threads) {
    llama_set_n_threads(ctx, n_threads, n_threads);

const llama_model * model   = llama_get_model(ctx);
const llama_vocab * vocab   = llama_model_get_vocab(model);
const int32_t       n_vocab = llama_vocab_n_tokens(vocab);

llama_token token = llama_vocab_get_add_bos(vocab) ? llama_vocab_bos(vocab) : std::rand() % n_vocab;

for (int i = 0; i &lt; n_gen; i++) {
    int res = llama_decode(ctx, llama_batch_get_one(&amp;token, 1));
    if (res != 0) {
        fprintf(stderr, &quot;%s: failed to decode generation batch, res = %d\n&quot;, __func__, res);
        return false;
    }
    llama_synchronize(ctx);
    token = std::rand() % n_vocab;
}
return true;


}


可以看到，两个函数基本一致，都调用了 llama_decode 函数。只不过generation是token by token 形式，因此要求生成token是1，而prompt是n_tokens


几个重要的对象


ggml底层都是在和这几个对象打交道：buffer, context。（本段引用了这篇文章： llama.cpp源码解读--ggml框架学习 - 知乎）


buffer

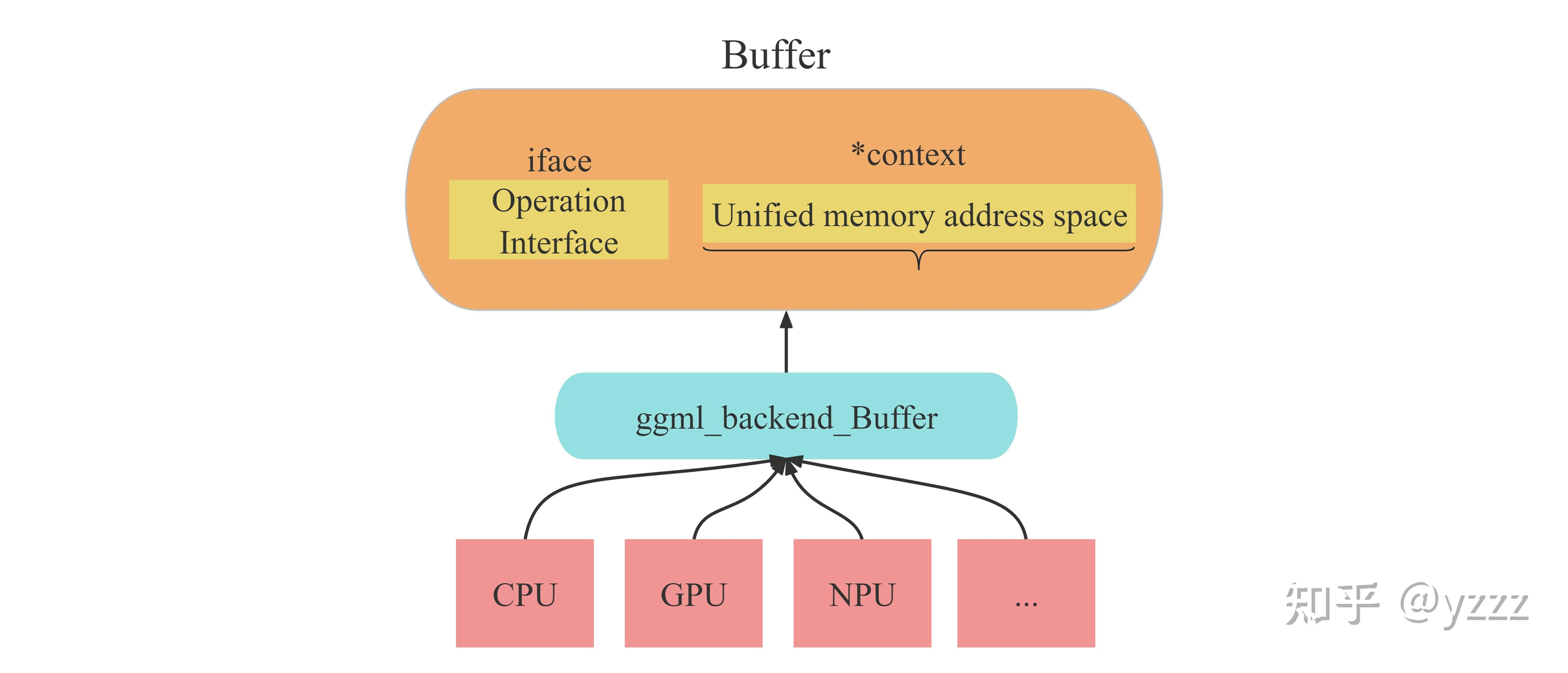

在ggml框架中，一切数据（context、dataset、tensor、weight...）都应该被存放在buffer中。而之所以要用buffer进行集成，承载不同数据，是为了便于实现多种后端（CPU、GPU）设备内存的统一管理。也就是说，buffer是实现不同类型数据在多种类型后端上进行统一的接口对象。如下图所示。




context

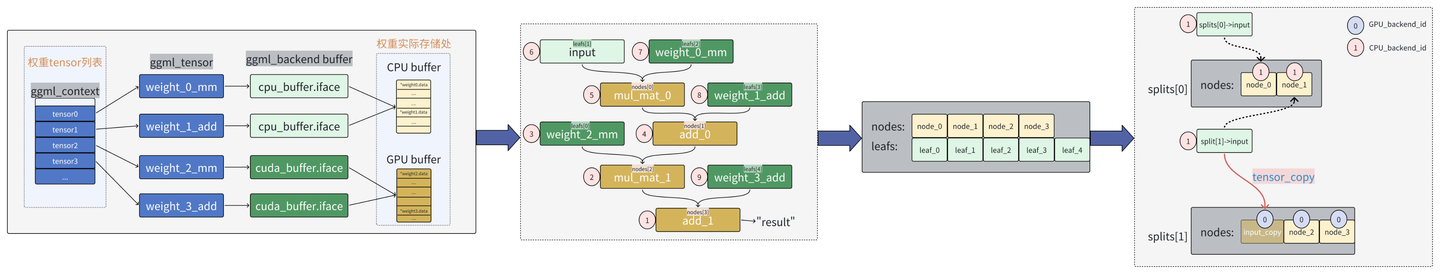

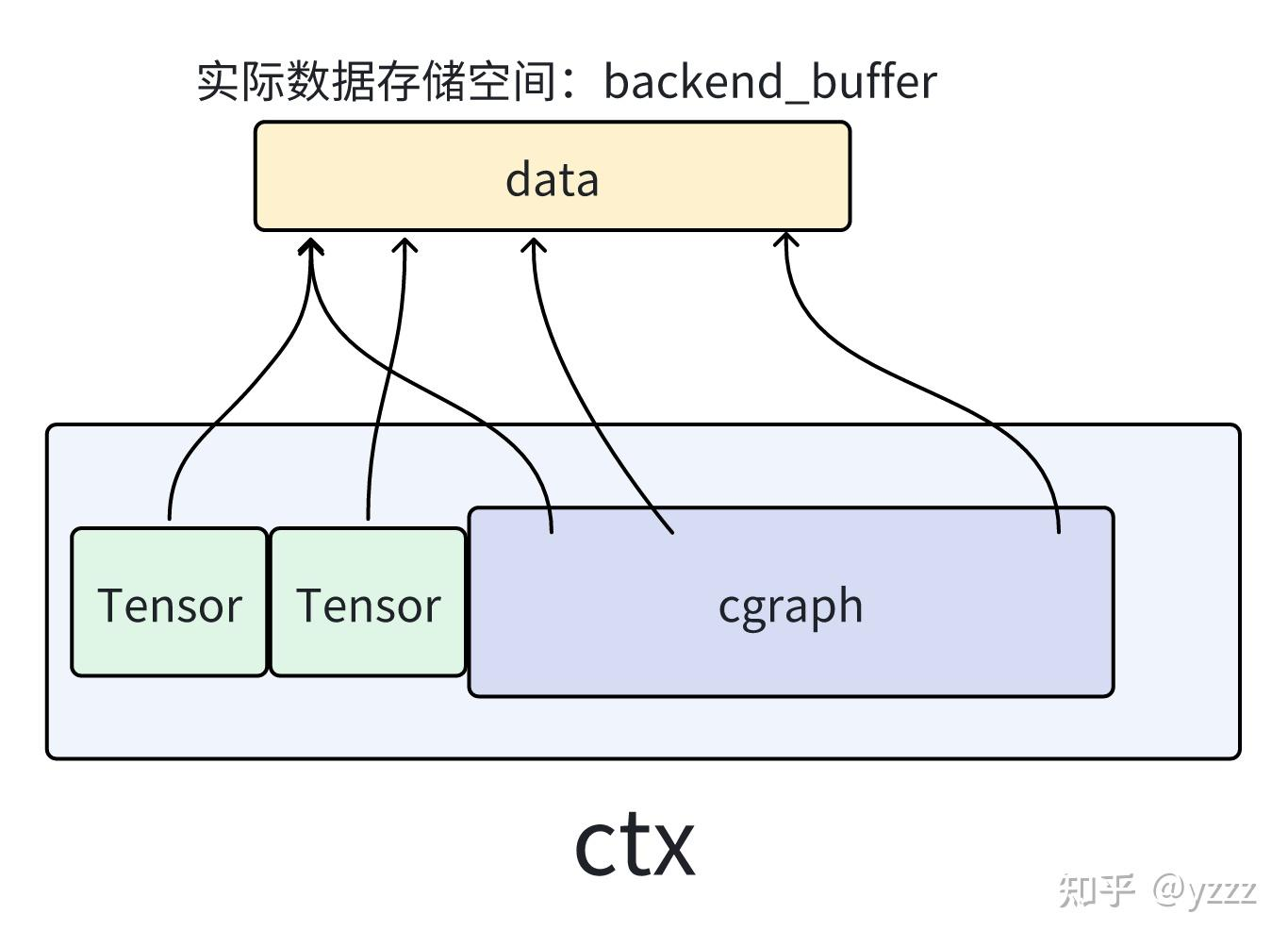

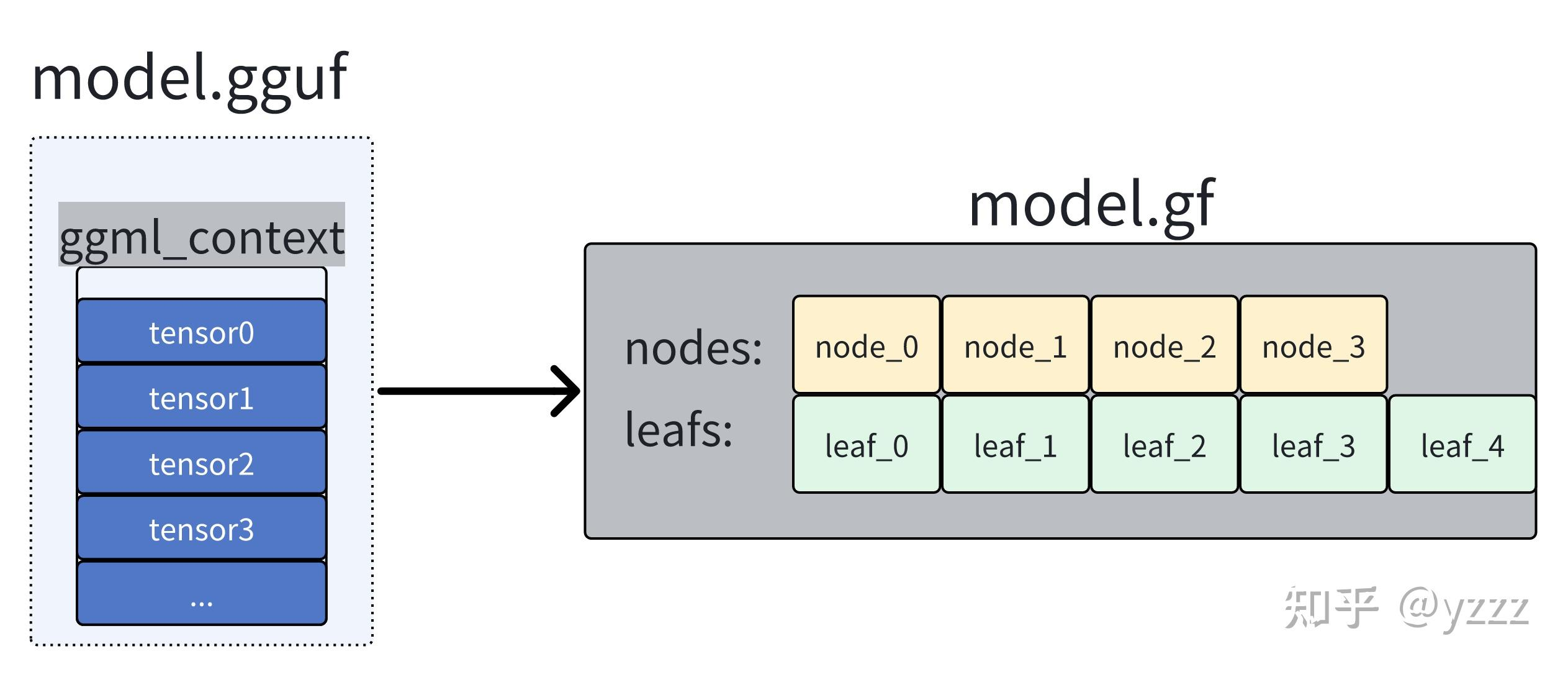

这里借用 llama.cpp源码解读--推理流程总览 - 知乎 的图。即当我们加载完权重参数后得到的tensor、通过构建graph得到的cgraph，都只是用来描述数据信息与数据之间关系的结构体。而实际数据的存储位置是由sched调度器与backend buffer后端缓冲所管理存放的。


而这些tensor、graph作为描述信息的列表，本身也需要空间进行存储。所以ctx （context）设计应运而生：即存储这些列表信息的容器。


ggml_context是一个容器，其可以容纳ggml中不同类型的各种结构，如：tensor、graph等。
context应该翻译为：“环境信息”。可以类比操作系统的“环境变量”：针对不同的程序，你可能需要不同的环境变量来启动运行程序。


对于ggml框架来说，无论你要做什么（建立modle模型、建立计算图、还是创建承载计算结果的result）都需要先创建一个context作为容器，而你所创建的任何信息结构体（tensor、graph..）实际都存储在context容器包含的地址空间内。（不过他们都是以结构体+指针的形式存在）


在容器中几个比较重要的成员如下：




  • mem_size：ggml_context所维护的容器长度（注意不是ggml_context的长度）
    •

  • mem_buffer: ggml_contexts所维护的容器首地址。（之前说过，ggml中一切数据都要放在buffer里，所以这里context维护的容器也需要放在buffer里）
    •

  • n_object: 容器内的数据对象的个数
    •

  • object_begin:容器内第一个数据链表节点
    •

  • object_end:容器内最后一个数据链表节点
    •



backend


你的计算平台。
GGML的后端backend有如下几个比较重要的概念：

① ggml_backend ：执行计算图的接口，有很多种类型: CPU (默认) 、CUDA 等等


② ggml_backend_buffer：表示通过应后端backend通过分配的内存空间。需要注意的是，一个缓存可以存储多个张量数据。

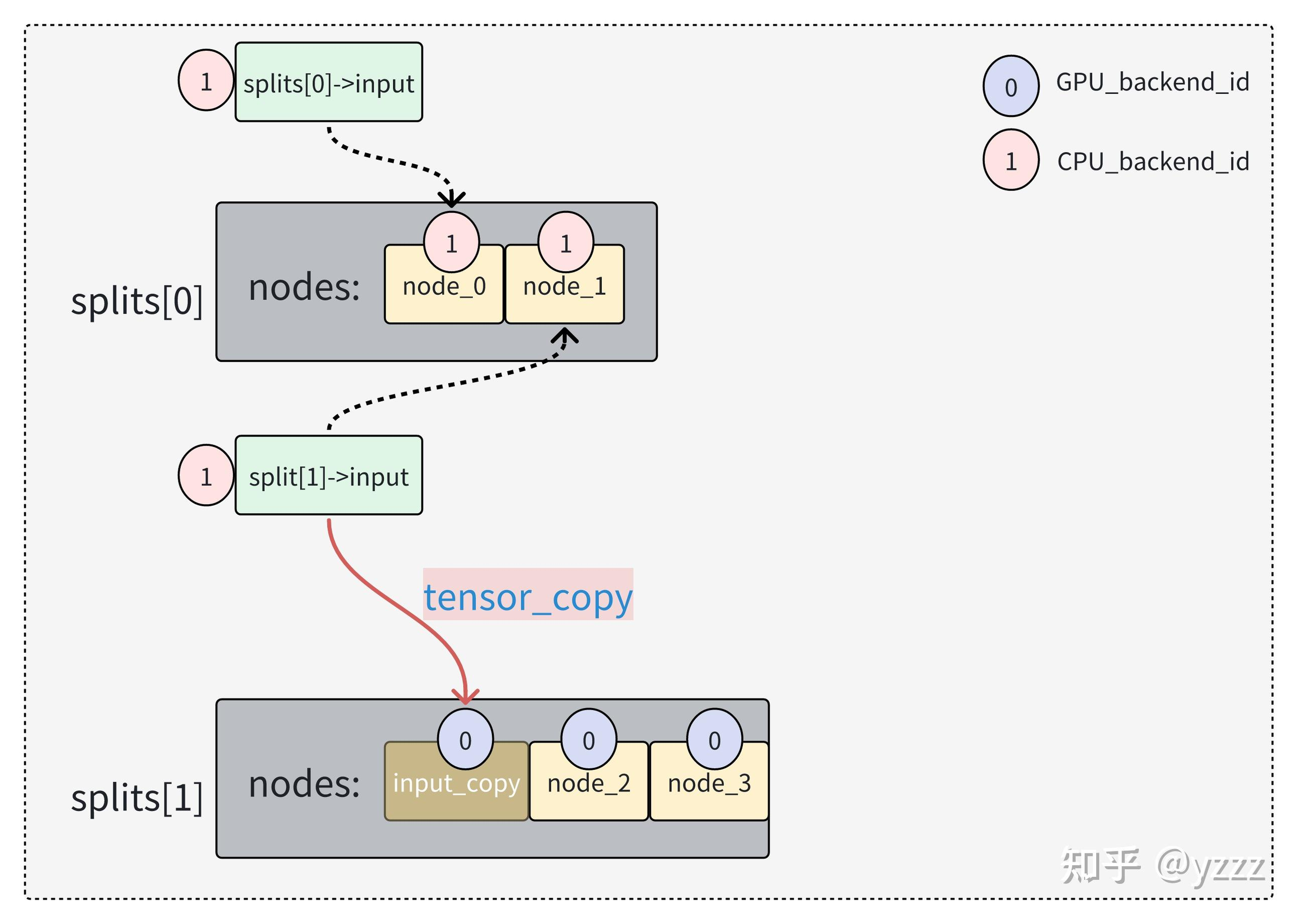

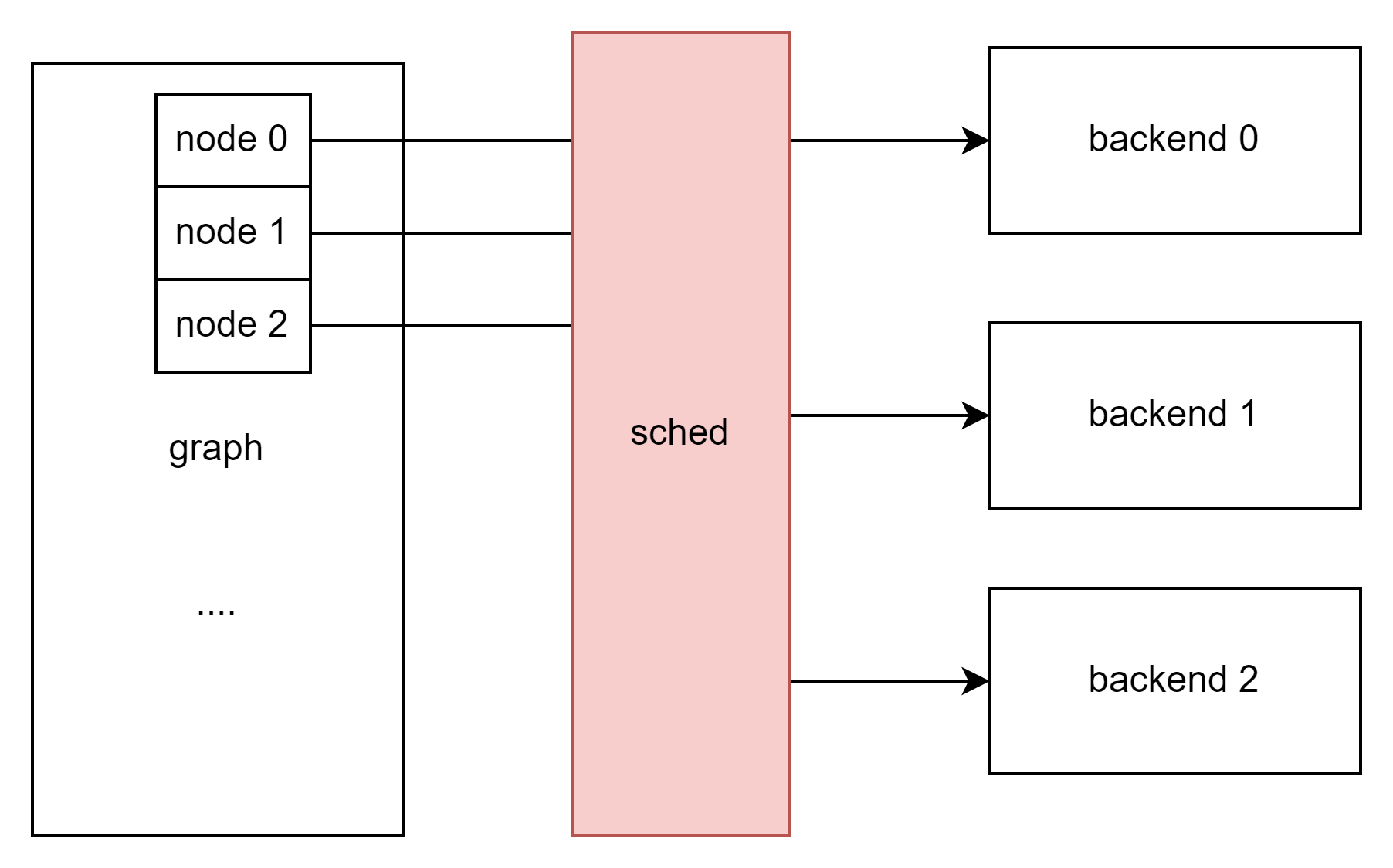

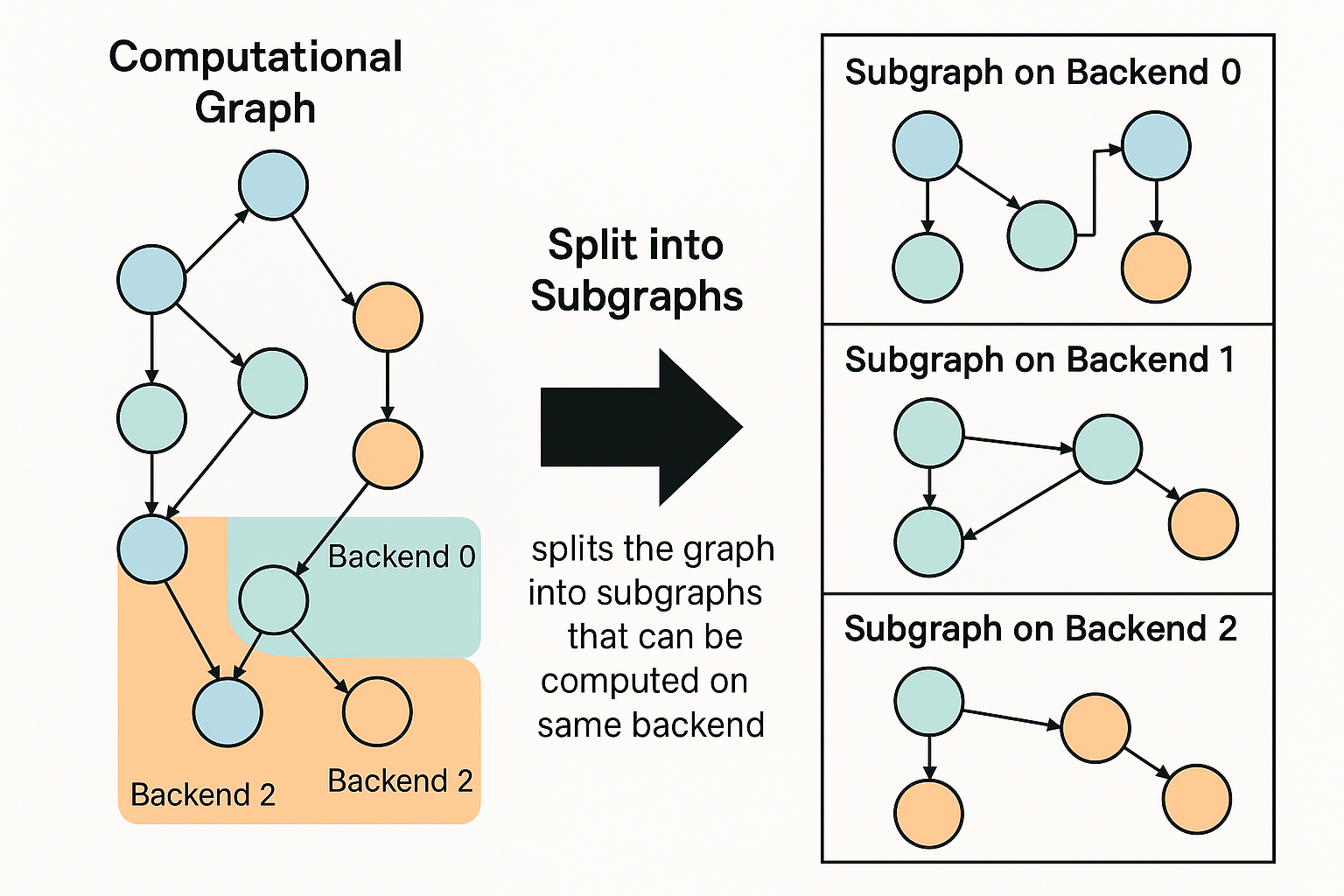

③ ggml_backend_sched：一个调度器，使得多种后端可以并发使用，在处理大模型或多 GPU 推理时，实现跨硬件平台地分配计算任务 (如 CPU 加 GPU 混合计算)。该调度器还能自动将 GPU 不支持的算子转移到 CPU 上，来确保最优的资源利用和兼容性。


cgraph

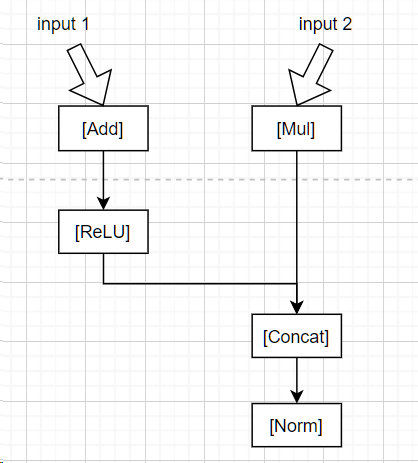

在图中，分为两种类型的元素： node和leaf。一切即不是参数（weight）也不是操作数（即tensor结构体中的op为None）的元素称之为leaf，其余都作为node。


gallocr图内存分配器


我们需要明确，图graph是根据我们ctx中的tensor之间关系进行建立的。而graph中可能包含着输入数据、权重、新建的node节点。而这些都只是数据的描述信息，并不是数据本身。所以我们需要有一个专用的内存分配器来对我们计算图graph中所需要使用的全部数据进行内存分配。


而有的数据（例如参数）可能在load_mode加载模型时就已经分配好了对应后端的内存buffer，但我们无需担心，gallocr会确认对应tensor是否以及被分配了buffer,如果已经有了，则会直接跳过。


load_tensor函数


这一段我认为这两篇文章写的比我好，引用他们的话：
llama.cpp源码解读--cgraph计算图与sched后端调度机制详解 - 知乎
在加载完毕.gguf文件之后，我们得到了一个 llama_model * model 对象. 在加载完毕.gguf文件之后，我们有的只是一系列的weight tensor列表。
LLaMA.CPP代码走读 - 咸的鱼
在GGML中,从Weights文件中反序列化出的Tensor仅仅具有名字,维度和内容所在的文件偏移地址,并不包含模型结构与计算图信息,因此无法参与运算.正如上文所提到的,这种Tensor的类型为llama_load_tensor ,仅仅用于读取模型时候使用.在model加载完毕后,lc会根据tensor_map 中的大小来分配内存池.分配完成后,则开始根据事先硬编码的Tensor名称来查询并为llama_load_tensor 创建真正的Tensor,包括norm等层的权重向量,model的output等.创建过程类似上文所述ggml_new_tensor_impl


llama_decode 函数


llama.cpp/src/llama-context.cpp at master · HaibinLai/llama.cpp


int32_t llama_decode(
        llama_context * ctx,
          llama_batch   batch) {
    const int ret = ctx->decode(batch);
    if (ret != 0 && ret != 1) {
        LLAMA_LOG_ERROR("%s: failed to decode, ret = %d\n", __func__, ret);
    }

return ret;


}


这段在
llama.cpp/src/llama-context.cpp at master · HaibinLai/llama.cpp


这段就是推理的全过程了。它会对输入的 batch（token 或 embedding）进行解码，计算出 logits 或 pooled embedding。


这段比较长，它的整体作用是：
根据输入 batch，使用解码器（Decoder）完成 forward 计算，输出 logits 或 embedding，支持多序列并发、异步执行、KV 缓存管理与输出重排序。


logits是什么？
Embedding的概念

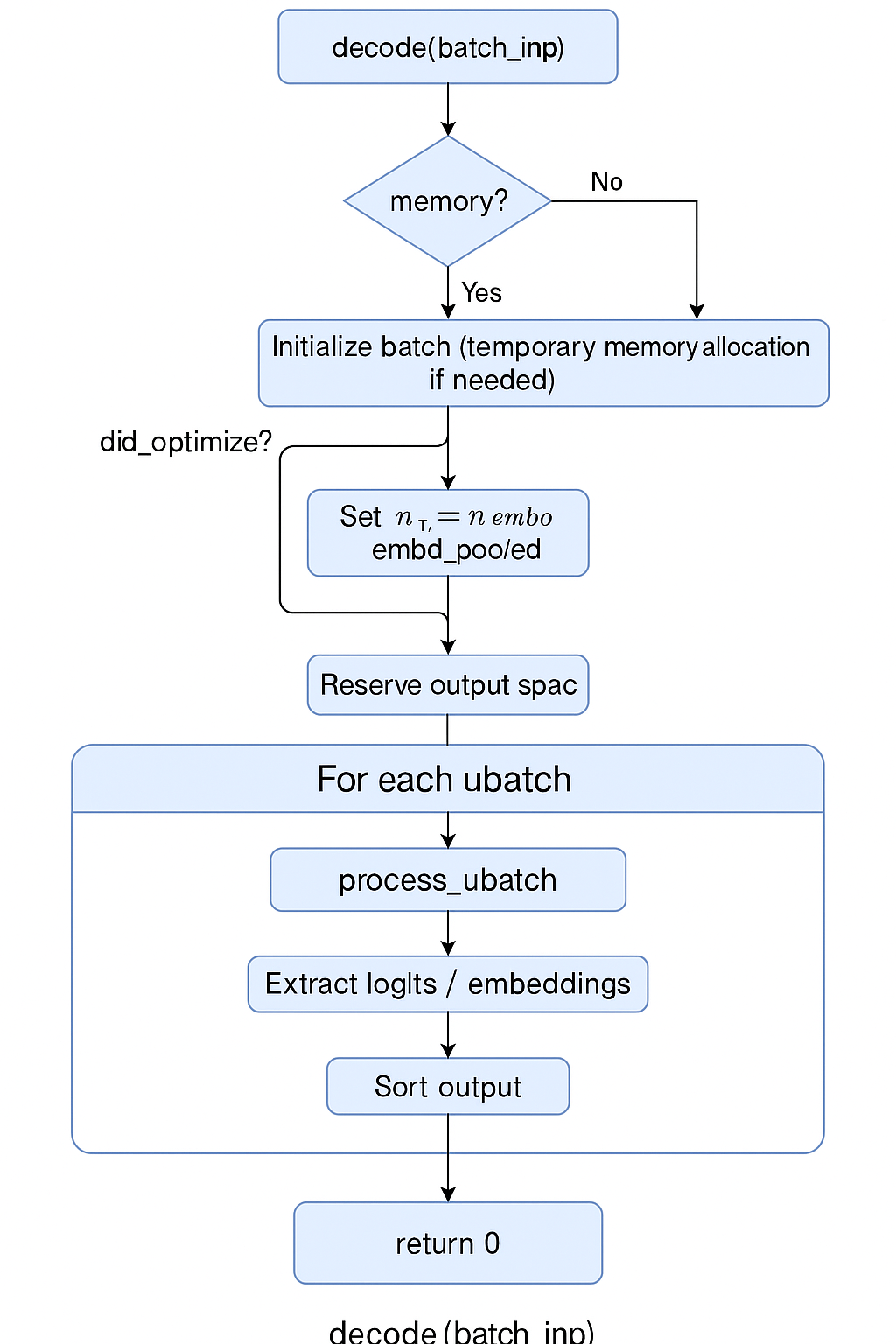

整个流程如图所示：

我的图片

核心代码


const auto res = process_ubatch(ubatch, LLM_GRAPH_TYPE_DECODER, mstate.get(), status);

auto * t_logits = cparams.embeddings ? nullptr         : res->get_logits();
auto * t_embd   = cparams.embeddings ? res->get_embd() : nullptr;


if (t_embd && res->get_embd_pooled()) {
t_embd = res->get_embd_pooled();
}


// extract logits
// …
// extract embeddings
// …
// set output mappings
// …


// reset
ggml_backend_sched_reset(sched.get());


可以看到，最核心的是 process_ubatch 函数


process_ubatch


简化的代码如下：


llm_graph_result_ptr llama_context::process_ubatch(const llama_ubatch & ubatch, llm_graph_type gtype, llama_memory_state_i * mstate, ggml_status & ret) {
    auto * gf = graph_init(); // 声明/初始化计算图
    auto res = graph_build(ctx_compute.get(), gf, ubatch, gtype, mstate); // 搭建图
    if (!res) {
        // GGML_STATUS_FAILED ...
    }
    if (!ggml_backend_sched_alloc_graph(sched.get(), gf)) {
        // GGML_STATUS_ALLOC_FAILED ...
    }
    res->set_inputs(&ubatch); // 输入input
    const auto status = graph_compute(gf, ubatch.n_tokens > 1); // 开始计算
    if (status != GGML_STATUS_SUCCESS) {
        // failed to compute graph ...
    }
    return GGML_STATUS_SUCCESS;
}


初始化计算图：


 const size_t obj_size = ggml_graph_nbytes(size, grads);
    struct ggml_object * obj = ggml_new_object(ctx, GGML_OBJECT_TYPE_GRAPH, obj_size);
    struct ggml_cgraph * cgraph = (struct ggml_cgraph *) ((char *) ctx->mem_buffer + obj->offs);

// the size of the hash table is doubled since it needs to hold both nodes and leafs
size_t hash_size = ggml_hash_size(size * 2);

void * p = cgraph + 1;
struct ggml_tensor ** nodes_ptr =   incr_ptr_aligned(&amp;p, size* sizeof(struct ggml_tensor *), sizeof(struct ggml_tensor *));
struct ggml_tensor ** leafs_ptr = incr_ptr_aligned(&amp;p, size* sizeof(struct ggml_tensor*), sizeof(struct ggml_tensor *));
struct ggml_tensor ** hash_keys_ptr =         incr_ptr_aligned(&amp;p, hash_size* sizeof(struct ggml_tensor*), sizeof(struct ggml_tensor *));
struct ggml_tensor ** grads_ptr     = grads ? incr_ptr_aligned(&amp;p, hash_size* sizeof(struct ggml_tensor*), sizeof(struct ggml_tensor *)) : NULL;
struct ggml_tensor ** grad_accs_ptr = grads ? incr_ptr_aligned(&amp;p, hash_size* sizeof(struct ggml_tensor*), sizeof(struct ggml_tensor *)) : NULL;

ggml_bitset_t * hash_used = incr_ptr_aligned(&amp;p, ggml_bitset_size(hash_size) * sizeof(ggml_bitset_t), sizeof(ggml_bitset_t));

// check that we allocated the correct amount of memory
assert(obj_size == (size_t)((char *)p - (char *)cgraph));

*cgraph = (struct ggml_cgraph) {
    /*.size         =*/ size,
    /*.n_nodes      =*/ 0,
    /*.n_leafs      =*/ 0,
    /*.nodes        =*/ nodes_ptr,
    /*.grads        =*/ grads_ptr,
    /*.grad_accs    =*/ grad_accs_ptr,
    /*.leafs        =*/ leafs_ptr,
    /*.hash_table   =*/ { hash_size, hash_used, hash_keys_ptr },
    /*.order        =*/ GGML_CGRAPH_EVAL_ORDER_LEFT_TO_RIGHT,
};

ggml_hash_set_reset(&amp;cgraph-&gt;visited_hash_set);
if (grads) {
    memset(cgraph-&gt;grads,     0, hash_size*sizeof(struct ggml_tensor *));
    memset(cgraph-&gt;grad_accs, 0, hash_size*sizeof(struct ggml_tensor *));
}




可以看到，函数会先创建一个计算图（使用 graph_build），然后输入input res->set_inputs(&ubatch);
接着进行计算const auto status = graph_compute(gf, ubatch.n_tokens > 1);


我们将分别查看计算图的搭建，和计算图的计算流程。


计算图的搭建 graph_build


一篇nice的文章，出自刚刚同一个作者：
[1] llama.cpp源码解读--cgraph计算图与sched后端调度机制详解 - 知乎

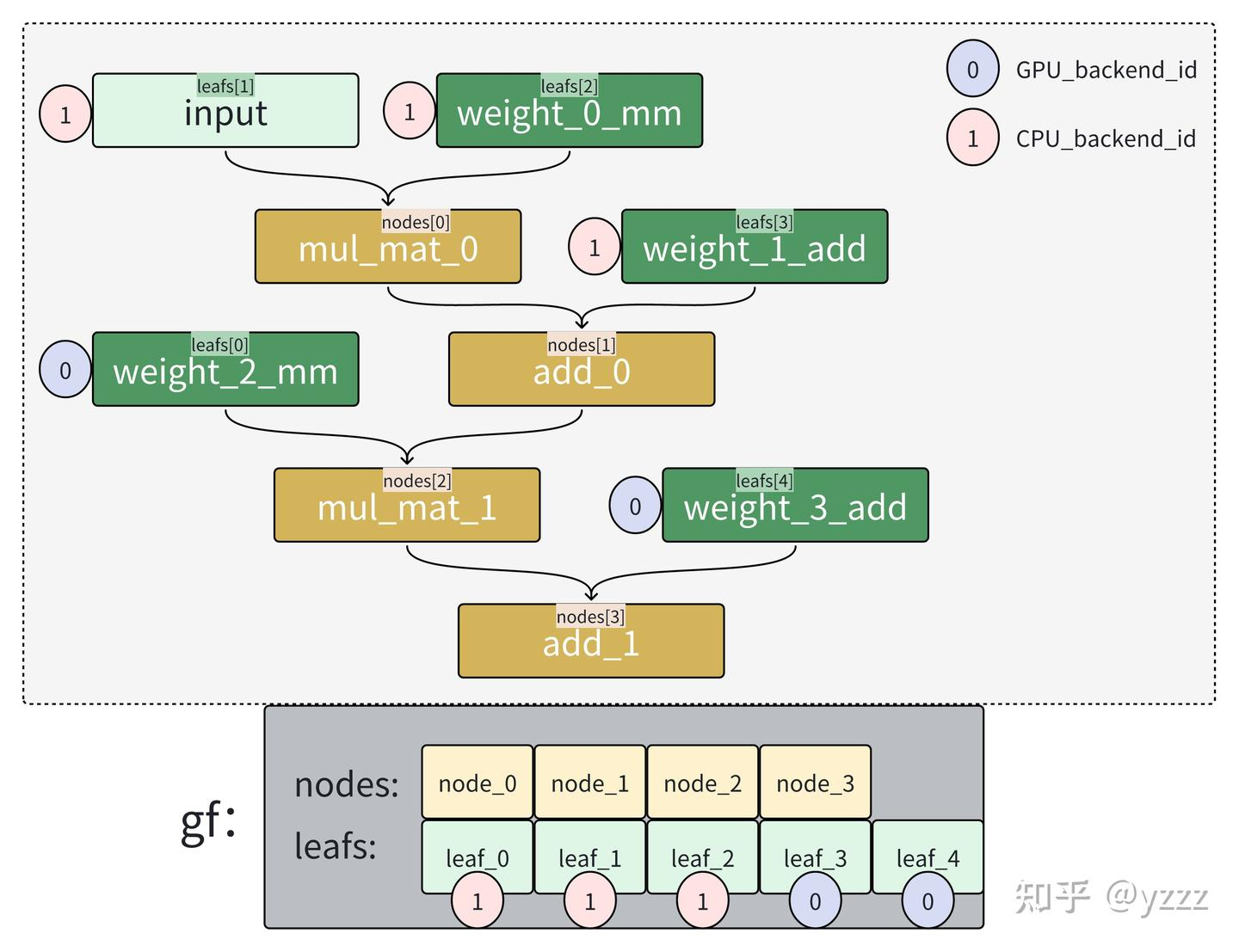

引用一下文章的话和图片：
在llama.cpp中，构建计算图graph有两个步骤： 1. 使用算子函数连接weight参数、创建中间计算节点 2. 使用ggml_build_forward_expand()函数构建计算图



搭建模型的每个node，并连成图


我们刚刚从别人那边学习了，我们会把模型的参数导入，并且用几个结构体和指针来控制他们。
接着，llama.cpp将会根据 llama.cpp/src/llama-model.cpp at master · ggml-org/llama.cpp 里支持的模型，选择这个模型合适的构造体。


我们以 qwen2 模型为例子，则它会调用： llama.cpp/src/llama-model.cpp at master · ggml-org/llama.cpp


struct llm_build_qwen2 : public llm_graph_context {
    llm_build_qwen2(const llama_model & model, const llm_graph_params & params, ggml_cgraph * gf) : llm_graph_context(params) {
        const int64_t n_embd_head = hparams.n_embd_head_v;

    GGML_ASSERT(n_embd_head == hparams.n_embd_head_k);
    GGML_ASSERT(n_embd_head == hparams.n_rot);

    ggml_tensor * cur;
    ggml_tensor * inpL;

    inpL = build_inp_embd(model.tok_embd);

    // inp_pos - contains the positions
    ggml_tensor * inp_pos = build_inp_pos();

    auto * inp_attn = build_attn_inp_kv_unified();

    for (int il = 0; il &lt; n_layer; ++il) {
        ggml_tensor * inpSA = inpL;

        // norm
        cur = build_norm(inpL,
                model.layers[il].attn_norm, NULL,
                LLM_NORM_RMS, il);
        cb(cur, &quot;attn_norm&quot;, il);

        // self-attention
        {
            // compute Q and K and RoPE them
            ggml_tensor * Qcur = build_lora_mm(model.layers[il].wq, cur);
            Qcur = ggml_add(ctx0, Qcur, model.layers[il].bq);
            cb(Qcur, &quot;Qcur&quot;, il);


…省略


我们可以看到，它这里会调用 build_attn_inp_kv_unified 等函数，进行计算图构建。


我们以其中 build_attn 函数为例子：


                cur = build_attn(inp_attn, gf,
                        model.layers[il].wo, model.layers[il].bo,
                        Qcur, Kcur, Vcur, nullptr, nullptr, 1.0f/sqrtf(float(n_embd_head)), il);


这段的实现在：llama.cpp/src/llama-graph.cpp at master · ggml-org/llama.cpp
llama graph


ggml_tensor * llm_graph_context::build_attn(
        llm_graph_input_attn_no_cache * inp,
        ggml_cgraph * gf,
        ggml_tensor * wo,
        ggml_tensor * wo_b,
        ggml_tensor * q_cur,
        ggml_tensor * k_cur,
        ggml_tensor * v_cur,
        ggml_tensor * kq_b,
        ggml_tensor * v_mla,
            float     kq_scale,
            int       il) const {
    GGML_UNUSED(n_tokens);

// these nodes are added to the graph together so that they are not reordered
// by doing so, the number of splits in the graph is reduced
ggml_build_forward_expand(gf, q_cur);
ggml_build_forward_expand(gf, k_cur);
ggml_build_forward_expand(gf, v_cur);

const auto &amp; kq_mask = inp-&gt;get_kq_mask();

ggml_tensor * q = q_cur;
ggml_tensor * k = k_cur;
ggml_tensor * v = v_cur;

ggml_tensor * cur = build_attn_mha(gf, q, k, v, kq_b, kq_mask, v_mla, kq_scale);
cb(cur, &quot;kqv_out&quot;, il);

if (wo) {
    cur = build_lora_mm(wo, cur);
}
if (wo_b) {
    //cb(cur, &quot;kqv_wo&quot;, il);
}
if (wo_b) {
    cur = ggml_add(ctx0, cur, wo_b);
}
return cur;


}


可以看到，函数在这里调用了 ggml_build_forward_expand 。这也是文章[1]里提到的。


这个函数在llama.cpp/ggml/src/ggml.c at 6adc3c3ebc029af058ac950a8e2a825fdf18ecc6 · ggml-org/llama.cpp


void ggml_build_forward_expand(struct ggml_cgraph * cgraph, struct ggml_tensor * tensor) {
    ggml_build_forward_impl(cgraph, tensor, true);
}

static void ggml_build_forward_impl(struct ggml_cgraph * cgraph, struct ggml_tensor * tensor, bool expand) {
if (!expand) {
ggml_graph_clear(cgraph);
}


const int n0 = cgraph-&gt;n_nodes;
ggml_visit_parents(cgraph, tensor);
const int n_new = cgraph-&gt;n_nodes - n0;
GGML_PRINT_DEBUG(&quot;%s: visited %d new nodes\n&quot;, __func__, n_new);
if (n_new &gt; 0) {
    // the last added node should always be starting point
    GGML_ASSERT(cgraph-&gt;nodes[cgraph-&gt;n_nodes - 1] == tensor);
}


}


这是一个 从目标 tensor 出发，向上遍历其所有依赖，逐个收集到计算图中 的过程 —— 也就是构建前向图。


如果我们在这里插桩 printf("ggml_build_forward_expand: %s\n", tensor->name);，我们是可以看到整个模型的构建过程的：


ggml_build_forward_expand: Qcur-0
ggml_build_forward_expand: Kcur-0
ggml_build_forward_expand: Vcur-0
ggml_build_forward_expand: cache_k_l0 (view) (copy of Kcur-0)
ggml_build_forward_expand: cache_v_l0 (view) (copy of Vcur-0 (reshaped) (transposed))
ggml_build_forward_expand:  (permuted) (cont)
ggml_build_forward_expand: Qcur-1
ggml_build_forward_expand: Kcur-1
ggml_build_forward_expand: Vcur-1
ggml_build_forward_expand: cache_k_l1 (view) (copy of Kcur-1)
ggml_build_forward_expand: cache_v_l1 (view) (copy of Vcur-1 (reshaped) (transposed))
ggml_build_forward_expand:  (permuted) (cont)
ggml_build_forward_expand: Qcur-2
ggml_build_forward_expand: Kcur-2
ggml_build_forward_expand: Vcur-2
ggml_build_forward_expand: cache_k_l2 (view) (copy of Kcur-2)
ggml_build_forward_expand: cache_v_l2 (view) (copy of Vcur-2 (reshaped) (transposed))
ggml_build_forward_expand:  (permuted) (cont)
ggml_build_forward_expand: Qcur-3
ggml_build_forward_expand: Kcur-3
ggml_build_forward_expand: Vcur-3
ggml_build_forward_expand: cache_k_l3 (view) (copy of Kcur-3)
ggml_build_forward_expand: cache_v_l3 (view) (copy of Vcur-3 (reshaped) (transposed))
ggml_build_forward_expand:  (permuted) (cont)


然后我们可以看到 ggml_build_forward_expand 调用了 ggml_visit_parents 函数：
在ggml.c的5794行：


static void ggml_visit_parents(struct ggml_cgraph * cgraph, struct ggml_tensor * node) {
    // check if already visited
    if (ggml_hash_insert(&cgraph->visited_hash_set, node) == GGML_HASHSET_ALREADY_EXISTS) {
        return;
    } // 该节点已经有策略了，使用 `visited_hash_set` 做 visited check，避免重复访问。（类似于DFS的visited）

// 遍历所有输入节点（父节点）
for (int i = 0; i < GGML_MAX_SRC; ++i) {
const int k =
(cgraph->order == GGML_CGRAPH_EVAL_ORDER_LEFT_TO_RIGHT) ? i :
(cgraph->order == GGML_CGRAPH_EVAL_ORDER_RIGHT_TO_LEFT) ? (GGML_MAX_SRC-1-i) :
/* unknown order, just fall back to using i*/ i;
if (node->src[k]) {   // node-&gt;src[k] 是该节点的第 k 个输入。
ggml_visit_parents(cgraph, node->src[k]); // 递归
}
}
// 如果 op == NONE 且不是参数（param），说明这是常量或中间输入，不会参与梯度计算，视为 叶子节点。
// 加入 cgraph-&gt;leafs[] 或 cgraph-&gt;nodes[]
if (node->op == GGML_OP_NONE && !(node->flags & GGML_TENSOR_FLAG_PARAM)) {
// reached a leaf node, not part of the gradient graph (e.g. a constant)
GGML_ASSERT(cgraph->n_leafs < cgraph->size);


    if (strlen(node-&gt;name) == 0) {
    // 如果该 tensor 没有名字，会给一个默认名如 `&quot;leaf_0&quot;`、`&quot;node_1&quot;`。
        ggml_format_name(node, &quot;leaf_%d&quot;, cgraph-&gt;n_leafs);
    }
    cgraph-&gt;leafs[cgraph-&gt;n_leafs] = node; // 加入
    cgraph-&gt;n_leafs++;
} else {
    GGML_ASSERT(cgraph-&gt;n_nodes &lt; cgraph-&gt;size);
    if (strlen(node-&gt;name) == 0) {
        ggml_format_name(node, &quot;node_%d&quot;, cgraph-&gt;n_nodes);
    }
    cgraph-&gt;nodes[cgraph-&gt;n_nodes] = node; // 加入
    cgraph-&gt;n_nodes++;
}


}


熟悉递归和图计算的朋友肯定知道，这段函数负责从目标 tensor 向上递归访问其依赖（父节点），并按拓扑顺序加入计算图。顺序保证了：父节点永远先于子节点被加入，从而实现隐式的拓扑排序。






步骤
作用






visited_hash_set
防止重复访问




遍历 src[]
DFS 递归访问所有依赖节点




区分叶子/计算节点
决定放入 leafs 还是 nodes




顺序插入 nodes[]
自动完成拓扑排序




cgraph->nodes
构成完整计算图的拓扑执行顺序






这个操作等价于 构建了一棵以该 tensor 为根的 DAG 依赖子图。


这段函数对应了文章[1]的这张图片：





给node配置backend和memory


这里不止简单的直接配置，ggml使用了一个scheduler结构来分配计算节点实际计算的地方：
对于sched结构中的hash哈希映射表，我们可以大致理解为，它是一个将cgraph计算图中的每个“tensor”与“backend后端”进行连接的桥梁。在后续推理过程中，我们只需要拿到一个“tensor”便可以通过hash表直接查找到对应的“backend_id”。从而实现了每个tensor与其对应的“backend后端的绑定”。[1]


sched 存储着我们计算的大部分信息：


llama.cpp/ggml/src/ggml-backend.cpp ggml-org/llama.cpp


一会我们进行计算也会用到它。


struct ggml_backend_sched {
    bool is_reset; // true if the scheduler has been reset since the last graph split
    bool is_alloc;

int n_backends;

ggml_backend_t backends[GGML_SCHED_MAX_BACKENDS];
ggml_backend_buffer_type_t bufts[GGML_SCHED_MAX_BACKENDS];
ggml_gallocr_t galloc;

// hash map of the nodes in the graph
struct ggml_hash_set  hash_set;
int                 * hv_tensor_backend_ids; // [hash_set.size]
struct ggml_tensor ** hv_tensor_copies;      // [hash_set.size][n_backends][n_copies]

int * node_backend_ids; // [graph_size]
int * leaf_backend_ids; // [graph_size]

int * prev_node_backend_ids; // [graph_size]
int * prev_leaf_backend_ids; // [graph_size]

// copy of the graph with modified inputs
struct ggml_cgraph graph;

// graph splits
struct ggml_backend_sched_split * splits;
int n_splits;
int splits_capacity;

// pipeline parallelism support
int n_copies;
int cur_copy;
ggml_backend_event_t events[GGML_SCHED_MAX_BACKENDS][GGML_SCHED_MAX_COPIES];
struct ggml_tensor * graph_inputs[GGML_SCHED_MAX_SPLIT_INPUTS];
int n_graph_inputs;

struct ggml_context * ctx;

ggml_backend_sched_eval_callback callback_eval;
void * callback_eval_user_data;

char * context_buffer;
size_t context_buffer_size;

bool op_offload;

int debug;


};




那么我们先继续回到 process_ubatch 函数下的 graph_build，开始连接各个图


llm_graph_result_ptr llama_context::graph_build(
                    ggml_context * ctx,
                     ggml_cgraph * gf,
              const llama_ubatch & ubatch,
                  llm_graph_type   gtype,
      const llama_memory_state_i * mstate) {
    return model.build_graph(
            {
                /*.ctx         =*/ ctx,
                /*.arch        =*/ model.arch,
                /*.hparams     =*/ model.hparams,
                /*.cparams     =*/ cparams,
                /*.ubatch      =*/ ubatch,
                /*.sched       =*/ sched.get(),
                /*.backend_cpu =*/ backend_cpu,
                /*.cvec        =*/ &cvec,
                /*.loras       =*/ &loras,
                /*.mstate      =*/ mstate,
                /*.cross       =*/ &cross,
                /*.n_outputs   =*/ n_outputs,
                /*.cb          =*/ graph_get_cb(),
            }, gf, gtype);
}


这里的model来自 llama_model。我们可以看看llama_context的构造函数：


llama.cpp/src/llama-context.cpp at 6adc3c3ebc029af058ac950a8e2a825fdf18ecc6 · HaibinLai/llama.cpp


llama_context::llama_context(
        const llama_model & model,
              llama_context_params params) :
    model(model),
    batch_allocr(std::make_unique<llama_batch_allocr>()) {
    LLAMA_LOG_INFO("%s: constructing llama_context\n", __func__);

t_start_us = model.t_start_us;
t_load_us  = model.t_load_us;

const auto &amp; hparams = model.hparams;
...</code></pre>


这里 build_graph 函数来自很多地方，不同的模型会使用不同的搭建参数。为了确保稳定性，我的方法是用profiler查看方法调用栈来寻找对应的调用后端。如果没有profiler，你可能要自己手动插桩试试。




我们可以看到，函数调用了 ggml_backend_sched_alloc_graph，其内部又调用了 ggml_backend_sched_split_graph 函数和 ggml_backend_sched_alloc_splits(sched) 函数。


bool ggml_backend_sched_alloc_graph(ggml_backend_sched_t sched, struct ggml_cgraph * graph) {
    GGML_ASSERT((int)sched->hash_set.size >= graph->n_nodes + graph->n_leafs);
    ggml_backend_sched_split_graph(sched, graph); // assigns backends to ops and splits the graph into subgraphs that can be computed on the same backend

if (!ggml_backend_sched_alloc_splits(sched)) {
    return false;
}
sched-&gt;is_alloc = true;
return true;


}


ggml_backend_sched_split_graph


函数 ggml_backend_sched_split_graph()作用是：




为 GGML 的计算图 (ggml_cgraph) 中的各个算子节点（op/tensor）分配合适的 backend（如 CPU、CUDA、Metal 等），并据此将计算图划分为多个可以在同一 backend 上运行的子图。




这里backend还是非常多的，我们看x86上CPU就有这么多：（llama.cpp/ggml/include/ggml-cpu.h llama.cpp）


    // x86
    GGML_BACKEND_API int ggml_cpu_has_sse3       (void);
    GGML_BACKEND_API int ggml_cpu_has_ssse3      (void);
    GGML_BACKEND_API int ggml_cpu_has_avx        (void);
    GGML_BACKEND_API int ggml_cpu_has_avx_vnni   (void);
    GGML_BACKEND_API int ggml_cpu_has_avx2       (void);
    GGML_BACKEND_API int ggml_cpu_has_bmi2       (void);
    GGML_BACKEND_API int ggml_cpu_has_f16c       (void);
    GGML_BACKEND_API int ggml_cpu_has_fma        (void);
    GGML_BACKEND_API int ggml_cpu_has_avx512     (void);
    GGML_BACKEND_API int ggml_cpu_has_avx512_vbmi(void);
    GGML_BACKEND_API int ggml_cpu_has_avx512_vnni(void);
    GGML_BACKEND_API int ggml_cpu_has_avx512_bf16(void);
    GGML_BACKEND_API int ggml_cpu_has_amx_int8   (void);


这里，这段函数可以分成两段：构建与切分。


我们来看它的构建部分源码。（删减版本）


// assigns backends to ops and splits the graph into subgraphs that can be computed on the same backend
static void ggml_backend_sched_split_graph(ggml_backend_sched_t sched, struct ggml_cgraph * graph) {
    // reset splits
    sched->n_splits = 0;
    sched->n_graph_inputs = 0;
    sched->is_reset = false;

struct ggml_init_params params = {
    /* .mem_size =   */ sched-&gt;context_buffer_size,
    /* .mem_buffer = */ sched-&gt;context_buffer,
    /* .no_alloc =   */ true
};

ggml_free(sched-&gt;ctx);

sched-&gt;ctx = ggml_init(params);
if (sched-&gt;ctx == NULL) {
    GGML_ABORT(&quot;%s: failed to initialize context\n&quot;, __func__);
}

// pass 1: assign backends to ops with pre-allocated inputs
for (int i = 0; i &lt; graph-&gt;n_leafs; i++) {
    struct ggml_tensor * leaf = graph-&gt;leafs[i];
    int * leaf_backend_id = &amp;tensor_backend_id(leaf);
    // do not overwrite user assignments
    if (*leaf_backend_id == -1) {
        *leaf_backend_id = ggml_backend_sched_backend_id_from_cur(sched, leaf);
    }
}
 .....

// pass 2: expand current backend assignments
// assign the same backend to adjacent nodes
// expand gpu backends (i.e. non last prio) up and down, ignoring cpu (the lowest priority backend)
// thus, cpu will never be used unless weights are on cpu, or there are no gpu ops between cpu ops
// ops unsupported by the backend being expanded will be left unassigned so that they can be assigned later when the locations of its inputs are known
// expand gpu down
{
    int cur_backend_id = -1;
    for (int i = 0; i &lt; graph-&gt;n_nodes; i++) {
        struct ggml_tensor * node = graph-&gt;nodes[i];
        if (ggml_is_view_op(node-&gt;op)) {
            continue;
        }
        int * node_backend_id = &amp;tensor_backend_id(node);
        if (*node_backend_id != -1) {
            if (*node_backend_id == sched-&gt;n_backends - 1) {
                // skip cpu (lowest prio backend)
                cur_backend_id = -1;
            } else {
                cur_backend_id = *node_backend_id;
            }
        } else if (cur_backend_id != -1) {
            ggml_backend_sched_set_if_supported(sched, node, cur_backend_id, node_backend_id);
        }
    }
}
// expand gpu up
{
 .....

// pass 3: upgrade nodes to higher prio backends with compatible buffer types
// if the tensor is already in the same buffer type (*) as another higher priority backend, we should move it there
// however, we also need to verify that the sources are in compatible buffer types
// (*) the actual requirement is more relaxed, the buffer type of the backend should be supported by all the users of this tensor further down the graph
// however, this is slow to verify, so we have a more strict requirement that the buffer type is the same
// this is not uncommon since multiple backends can use host memory, with the same buffer type (eg. BLAS and CPU)
// additionally, set remaining unassigned nodes to the backend with the most supported inputs
// only nodes that could not be assigned during expansion due to the backend not supporting the op should be unassigned at this point
for (int i = 0; i &lt; graph-&gt;n_nodes; i++) {
    struct ggml_tensor * node = graph-&gt;nodes[i];
    if (ggml_is_view_op(node-&gt;op)) {
        continue;
    }
    int * node_backend_id = &amp;tensor_backend_id(node);
    if (*node_backend_id == -1) {
        // unassigned node: find the backend with the most supported inputs
        int n_supported_best = -1;
        for (int b = 0; b &lt; sched-&gt;n_backends; b++) {
            if (ggml_backend_supports_op(sched-&gt;backends[b], node)) {
                int n_supported = 0;
                for (int j = 0; j &lt; GGML_MAX_SRC; j++) {
                    struct ggml_tensor * src = node-&gt;src[j];
                    if (src == NULL) {
                        continue;
                    }
                    if ((tensor_backend_id(src) != -1 || tensor_backend_id(src-&gt;view_src) != -1) &amp;&amp; ggml_backend_sched_buffer_supported(sched, src, b)) {
                        n_supported++;
                    }
                }
                if (n_supported &gt; n_supported_best) {
                    n_supported_best = n_supported;
                    *node_backend_id = b;
                    SET_CAUSE(node, &quot;3.best&quot;);
                }
            }
        }
    } else {
         .....</code></pre>


我们首先先看计算图的构建


这段函数完成了调度器的核心逻辑：




  1. 预处理：初始化调度器上下文
    2.

  2. backend 分配：



    • 为所有节点（输入与计算节点）分配适当的 backend。
      •

    • 以支持的 op 和 buffer 类型为依据。
      •

    3.

  3. backend 扩散：



    • 将 backend 从已分配节点传播到相邻未分配节点，形成 backend 连续的子图。
      •

    4.

  4. 节点升级：



    • 对未分配的节点选择最佳 backend。
      •

    • 对已分配的节点尝试升级到更高优先级 backend（如果兼容）。
      •

    5.



GPT总结了3个Pass各自做的事情。我们将在接下来用例子解释这些部分。






阶段
行为
目标






Pass 1
初始分配 backend
尽量分配给支持 op 的 backend




Pass 2
向前/向后扩展 backend
避免不必要的跨 backend




Pass 3
✨提升节点到更高优先级 backend ✨✏️或分配尚未分配的节点
增加执行效率，减少 fallback、拷贝等代价






我们举个简单例子：
这是一个经典的计算图

它就会变成：


Input1  -> node0  (leaf)
Input2  -> node1  (leaf)
Add     -> node2  = Add(node0, const)
ReLU    -> node3  = ReLU(node2)
Mul     -> node4  = Mul(node1, const)
Concat  -> node5  = Concat(node3, node4)
Norm    -> node6  = Norm(node5)


对应文章[1]的这张图片：




Pass 1：预分配 backend（没有用户指定）


在加载完毕.gguf文件之后，我们只有一个weight tensor的列表（用struct ggml_tensor * src[GGML_MAX_SRC];结构体链接）但是我们还没有构建好，哪部分结构体是模型的哪个层，以及计算图的哪个层。因此我们需要将他们分配。


调度器查看每个 op 的类型，并基于 op 类型尝试分配：




  • Input1、Input2：没有 backend，延后决定
    •

  • Add, ReLU, Mul, Concat, Norm：都尝试调用 ggml_backend_sched_backend_id_from_cur() 自动选择 backend
    •



假设 GPU 支持 Add/ReLU/Mul/Concat，不支持 Norm


node2 (Add)     -> GPU
node3 (ReLU)    -> GPU
node4 (Mul)     -> GPU
node5 (Concat)  -> GPU
node6 (Norm)    -> -1   // 暂未支持


Pass 2：backend 扩展


backend扩散 这一步非常关键。它在已经分配的节点下传播backend。比如节点1在GPU上，那么节点2就尽可能也是在GPU上。
同时 节点升级 这一步是这样的，如果一个节点当前被分配到了低优先级的 backend（例如 CPU），但高优先级 backend（例如 GPU）也支持这个 op 且 buffer 类型一致或兼容，就将它“提升”上去。




  • 因为 Add/ReLU/Mul/Concat 都在 GPU，调度器尝试将未分配的前后节点也拉入 GPU
    •

  • 但 Norm 不被 GPU 支持 → 留空
    •

  • 所以扩展完如下：
    •



Input1 (node0)     → GPU
Input2 (node1)     → GPU
Add     (node2)    → GPU
ReLU    (node3)    → GPU
Mul     (node4)    → GPU
Concat  (node5)    → GPU
Norm    (node6)    → -1   // 仍未分配


Pass 3：补分配未分配节点 / 提升已有节点 backend




  • Norm 被判断为只能被 CPU 支持
    •

  • 查它的输入 Concat 是 GPU 的，调度器检查其 buffer 是否可以被 CPU 兼容
    •

  • 如果兼容，就将 Norm 分配给 CPU
    •



最终 backend 分配如下：


Input1   (node0) → GPU
Input2   (node1) → GPU
Add      (node2) → GPU
ReLU     (node3) → GPU
Mul      (node4) → GPU
Concat   (node5) → GPU
Norm     (node6) → CPU   ← fallback 分支


最终，图被划分为两个子图：


GPU子图


Input1 → Add → ReLU
Input2 → Mul
ReLU + Mul → Concat


CPU子图


Concat → Norm


合并图：


[GPU Subgraph]
  Input1     Input2
     |          |
    [Add]      [Mul]
       \       /
       [ReLU][ ]
           \  /
          [Concat]

[CPU Subgraph]
|
[Norm]




那么在这一段，我们就成功构建了计算图的基本部分，一些CPU的计算图，和GPU的计算图。但是，我们这里还没有构建CPU-GPU的数据传输。换句话说，我们还没有“把图连起来”。而这就是接下来第4步和第5步的主要工作：






Pass
名称
作用
关键行为






4
补全 view/source backend
保证所有 tensor 都有 backend
- view 继承 source- source 继承当前 node




5
构造 split & 插入 copy
基于 backend 割图，插入 tensor 拷贝，构造分段调度子图
- backend 改变触发新 split- 不兼容时插入 copy- 填充 inputs、leafs 到新 graph







这张图是错误的但我懒得搞，因为它大概解释了这阶段在干什么。



pass 4: 继承 view / source 的 backend


这一阶段的目标是补全仍未设置 backend 的 tensor，利用其 view_src 或与之连接的其他 tensor：






步骤
动作
说明






1
遍历每个 tensor node，如果它是 view tensor 且 backend 未设置（-1），则继承 view_src 的 backend
views 总是和源 tensor 使用相同 backend




2
遍历 node->src[] 中的每个 source，如果 backend 未设置： ① 若它也是 view，则继承其 view 源 ② 否则继承当前 node 的 backend
这一步确保 graph 中所有 tensor 都被赋予 backend，避免未定义状态






pass 5: 划分 split，插入必要的 tensor 拷贝


这一步骤的目标是根据 backend 分界划分执行 split，并插入必要的 tensor 拷贝，确保不同 backend 之间的数据传递可执行：






步骤
动作
说明






1
找到第一个非 view op 的 node，作为第一个 split 的开始
View op 不会触发实际计算，跳过




2
遍历后续 node，若 backend 改变或以下条件满足就触发新的 split： - source 是 weights 且 backend 不兼容 - split 的 inputs 已达最大值（避免过大 split）
split 是同一 backend 上连续执行的子图，split 的切分影响调度与内存复用




3
如果当前 node 依赖的 source 在不同 backend，且不支持 buffer 共享： 则为 source 创建一个拷贝 tensor，放到 split 对应 backend
保证跨 backend 的 tensor 能正确传递




4
为 n_copies > 1 的场景构造每个 input tensor 的多个拷贝
适配多张卡、多次重复推理等场景




5
构造 sched->graph，为每个 split 填充执行子图与 leaf/input
最终生成多份小图，供 ggml-alloc 和执行器调度








这两个 pass（pass 4 和 pass 5）是 GGML 的后端调度器 ggml_backend_sched_assign() 中的关键阶段，目的是 补全 backend 分配、构造执行分割（split）并处理跨 backend 的 tensor 拷贝。


ggml_backend_sched_alloc_splits


static bool ggml_backend_sched_alloc_splits(ggml_backend_sched_t sched) {
    bool backend_ids_changed = false;
    for (int i = 0; i < sched->graph.n_nodes; i++) {
        if (sched->node_backend_ids[i] != sched->prev_node_backend_ids[i] &&
            sched->bufts[sched->node_backend_ids[i]] != sched->bufts[sched->prev_node_backend_ids[i]]) {
            backend_ids_changed = true;
            break;
        }
    }
    if (!backend_ids_changed) {
        for (int i = 0; i < sched->graph.n_leafs; i++) {
            if (sched->leaf_backend_ids[i] != sched->prev_leaf_backend_ids[i] &&
                sched->bufts[sched->leaf_backend_ids[i]] != sched->bufts[sched->prev_leaf_backend_ids[i]]) {
                backend_ids_changed = true;
                break;
            }
        }
    }

// allocate graph
if (backend_ids_changed || !ggml_gallocr_alloc_graph(sched-&gt;galloc, &amp;sched-&gt;graph)) {
    // the re-allocation may cause the split inputs to be moved to a different address
    // synchronize without ggml_backend_sched_synchronize to avoid changing cur_copy
    for (int i = 0; i &lt; sched-&gt;n_backends; i++) {
        ggml_backend_synchronize(sched-&gt;backends[i]);
    }
    ggml_gallocr_reserve_n(sched-&gt;galloc, &amp;sched-&gt;graph, sched-&gt;node_backend_ids, sched-&gt;leaf_backend_ids);
    if (!ggml_gallocr_alloc_graph(sched-&gt;galloc, &amp;sched-&gt;graph)) {
        GGML_LOG_ERROR(&quot;%s: failed to allocate graph\n&quot;, __func__);
        return false;
    }
}

return true;


}


判断是否需要重新为计算图分配内存（allocation），如果需要就执行重新分配。


在 GGML 中，计算图的 tensor 分配（内存地址）与它的 backend 分配情况（在哪个设备上计算） 强相关。

当 backend 分配发生改变时（比如 tensor 从 CPU 迁移到了 GPU），原来的内存分配可能就不再合适，因此需要




  • 重新 reserve memory
    •

  • 重新 alloc memory
    •







步骤
含义






① 检查 backend_id 是否变化
决定是否要重新分配内存




② 尝试直接 alloc_graph
如果失败进入 fallback 逻辑




③ 同步 backend
确保没有悬空计算使用旧内存




④ reserve + re-alloc
分配新的 tensor buffer 地址






计算图的计算计划 graph_compute & cplan


在计算的backend以及计算顺序都确定好后，我们就可以开始计算了！
在计算阶段的方法调用栈如下：



确定通信和计算


ggml_status llama_context::graph_compute(
            ggml_cgraph * gf,
                   bool   batched) {
    int n_threads        = batched ? cparams.n_threads_batch : cparams.n_threads;
    ggml_threadpool_t tp = batched ? threadpool_batch        : threadpool;

if (backend_cpu != nullptr) {
    auto * reg = ggml_backend_dev_backend_reg(ggml_backend_get_device(backend_cpu));
    auto * set_threadpool_fn = (decltype(ggml_backend_cpu_set_threadpool) *) ggml_backend_reg_get_proc_address(reg, &quot;ggml_backend_cpu_set_threadpool&quot;);
    set_threadpool_fn(backend_cpu, tp);
}

// set the number of threads for all the backends
for (const auto &amp; set_n_threads_fn : set_n_threads_fns) {
    set_n_threads_fn.second(set_n_threads_fn.first, n_threads);
}

auto status = ggml_backend_sched_graph_compute_async(sched.get(), gf);
if (status != GGML_STATUS_SUCCESS) {
    LLAMA_LOG_ERROR(&quot;%s: ggml_backend_sched_graph_compute_async failed with error %d\n&quot;, __func__, status);
}

// fprintf(stderr, &quot;splits: %d\n&quot;, ggml_backend_sched_get_n_splits(sched));

return status;


}


那么这里最重要的是 auto status = ggml_backend_sched_graph_compute_async(sched.get(), gf);


enum ggml_status ggml_backend_sched_graph_compute_async(ggml_backend_sched_t sched, struct ggml_cgraph * graph) {
    if (!sched->is_reset && !sched->is_alloc) {
        ggml_backend_sched_reset(sched);
    }
    if (!sched->is_alloc) {
        if (!ggml_backend_sched_alloc_graph(sched, graph)) {
            return GGML_STATUS_ALLOC_FAILED;
        }
    }
    return ggml_backend_sched_compute_splits(sched);
}



ggml_backend_sched_compute_splits 函数负责在多后端（例如 CPU、GPU）之间协调数据传输和图计算，并确保正确的同步机制和异步调度。


 static enum ggml_status ggml_backend_sched_compute_splits(ggml_backend_sched_t sched) {
 ...
 // copy the input tensors to the split backend
        for (int j = 0; j < split->n_inputs; j++) {
            ggml_backend_t input_backend = ggml_backend_sched_get_tensor_backend(sched, split->inputs[j]);
            struct ggml_tensor * input = split->inputs[j];
            struct ggml_tensor * input_cpy = tensor_copy(input, split_backend_id, sched->cur_copy);

        if (input-&gt;flags &amp; GGML_TENSOR_FLAG_INPUT) {
            // inputs from the user must be copied immediately to prevent the user overwriting the data before the copy is done
            if (sched-&gt;events[split_backend_id][sched-&gt;cur_copy] != NULL) {
                ggml_backend_event_synchronize(sched-&gt;events[split_backend_id][sched-&gt;cur_copy]);
            } else {
                ggml_backend_synchronize(split_backend);
            }
            ggml_backend_tensor_copy(input, input_cpy);
        }
    }
...
    if (!sched-&gt;callback_eval) {
        enum ggml_status ec = ggml_backend_graph_compute_async(split_backend, &amp;split-&gt;graph); //计算
        if (ec != GGML_STATUS_SUCCESS) {
            return ec;
        }
    } </code></pre>


ggml_backend_sched_compute_splits 函数负责在多后端（例如 CPU、GPU）之间协调数据传输和图计算，并确保正确的同步机制和异步调度。在这里我们可以看到，每一步都会寻找当前计算节点的backend: ggml_backend_t input_backend = ggml_backend_sched_get_tensor_backend(sched, split->inputs[j]);


调用tensor进行计算


在把tensor复制过去后，就会调用ggml_backend_graph_compute_async(split_backend, &split->graph); 进行计算


enum ggml_status ggml_backend_graph_compute_async(ggml_backend_t backend, struct ggml_cgraph * cgraph) {
    return backend->iface.graph_compute(backend, cgraph);
}


backend->iface 是 backend接口（interface）抽象层，在 GGML 中用于封装每种后端（如 CPU、CUDA、Metal 等）所支持的操作函数集合。你可以将它理解为一种 函数指针表（虚函数表），为不同的 backend 提供统一的调度接口。




由 backend 实现的计算图执行函数




每个后端会实现自己的版本，例如：




  • ggml_backend_cpu_graph_compute()：CPU 上串行/并行计算子图；
    •

  • ggml_backend_cuda_graph_compute()：CUDA backend ；
    •

  • 自定义后端（如 OpenCL、HIP）也可以挂自己的版本。
    •



如果你是CPU


static enum ggml_status ggml_backend_cpu_graph_compute(ggml_backend_t backend, struct ggml_cgraph * cgraph) {
    struct ggml_backend_cpu_context * cpu_ctx = (struct ggml_backend_cpu_context *)backend->context;

struct ggml_cplan cplan = ggml_graph_plan(cgraph, cpu_ctx-&gt;n_threads, cpu_ctx-&gt;threadpool);

if (cpu_ctx-&gt;work_size &lt; cplan.work_size) {
    delete[] cpu_ctx-&gt;work_data;
    cpu_ctx-&gt;work_data = new uint8_t[cplan.work_size];
    if (cpu_ctx-&gt;work_data == NULL) {
        cpu_ctx-&gt;work_size = 0;
        return GGML_STATUS_ALLOC_FAILED;
    }
    cpu_ctx-&gt;work_size = cplan.work_size;
}
cplan.work_data = (uint8_t *)cpu_ctx-&gt;work_data;

cplan.abort_callback      = cpu_ctx-&gt;abort_callback;
cplan.abort_callback_data = cpu_ctx-&gt;abort_callback_data;

return ggml_graph_compute(cgraph, &amp;cplan);


}


看码说话：先建立 ggml_graph_plan ，确定worksize，随后计算




Graph Plan


llama.cpp/ggml/src/ggml-cpu/ggml-cpu.c at e434e69183fd9e1031f4445002083178c331a28b · ggml-org/llama.cpp


ggml_graph_plan() 函数作用是：




🔧 为计算图 ggml_cgraph 的执行生成一个并行调度计划（plan），包括：

① 建议使用的线程数（考虑任务可并行度），

② 每个线程所需的中间缓冲区大小（work buffer），

③ 是否需要使用指定的线程池。




这个函数会决定我们的mem和线程数量，根据我们的具体任务。（比如一个任务要是只能用1个线程，那它就只能用一个线程）


struct ggml_cplan ggml_graph_plan(
          const struct ggml_cgraph * cgraph,
                               int   n_threads,
            struct ggml_threadpool * threadpool) {

if (threadpool == NULL) {
    //GGML_PRINT_DEBUG(&quot;Threadpool is not specified. Will create a disposable threadpool : n_threads %d\n&quot;, n_threads);
}
if (n_threads &lt;= 0) {
    n_threads = threadpool ? threadpool-&gt;n_threads_max : GGML_DEFAULT_N_THREADS;
} // 初始化线程数

size_t work_size = 0;

struct ggml_cplan cplan;
memset(&amp;cplan, 0, sizeof(struct ggml_cplan));

int max_tasks = 1;

// thread scheduling for the different operations + work buffer size estimation
for (int i = 0; i &lt; cgraph-&gt;n_nodes; i++) {
    struct ggml_tensor * node = cgraph-&gt;nodes[i]; // 遍历图中的每个节点，分析

    const int n_tasks = ggml_get_n_tasks(node, n_threads);

    max_tasks = MAX(max_tasks, n_tasks);

    size_t cur = 0;

    if (!ggml_cpu_extra_work_size(n_threads, node, &amp;cur)) {
        switch (node-&gt;op) {
            case GGML_OP_CPY:
            case GGML_OP_DUP:
                {
                    if (ggml_is_quantized(node-&gt;type) ||
                        // F16 -&gt; BF16 and BF16 -&gt; F16 copies go through intermediate F32
                            ....
                    }
                } break;
            case GGML_OP_ADD:
            case GGML_OP_ADD1:
                {
                    if (ggml_is_quantized(node-&gt;src[0]-&gt;type)) {
                        cur = ggml_type_size(GGML_TYPE_F32) * node-&gt;src[0]-&gt;ne[0] * n_tasks;
                    }
                } break;
            case GGML_OP_ACC:
                {
                    if (ggml_is_quantized(node-&gt;src[0]-&gt;type)) {
                        cur = ggml_type_size(GGML_TYPE_F32) * node-&gt;src[1]-&gt;ne[0] * n_tasks;
                    }
                } break;


… // 各种算子
case GGML_OP_FLASH_ATTN_BACK:
{
const int64_t    D = node->src[0]->ne[0];
const int64_t ne11 = ggml_up(node->src[1]->ne[1], GGML_SOFT_MAX_UNROLL);
const int64_t mxDn = MAX(D, ne11) * 2; // *2 because of S and SM in ggml_compute_forward_flash_attn_back
if (node->src[1]->type == GGML_TYPE_F32) {
cur  = sizeof(float)mxDnn_tasks; // TODO: this can become (n_tasks-1)
cur += sizeof(float)mxDnn_tasks; // this is overestimated by x2
} else if (node->src[1]->type == GGML_TYPE_F16) {
cur  = sizeof(float)mxDnn_tasks; // TODO: this can become (n_tasks-1)
cur += sizeof(float)mxDnn_tasks; // this is overestimated by x2
} else if (node->src[1]->type == GGML_TYPE_BF16) {
cur  = sizeof(float)mxDnn_tasks; // TODO: this can become (n_tasks-1)
cur += sizeof(float)mxDnn_tasks; // this is overestimated by x2
}
} break;


            case GGML_OP_CROSS_ENTROPY_LOSS:
                {
                    cur = ggml_type_size(node-&gt;type)*(n_tasks + node-&gt;src[0]-&gt;ne[0]*n_tasks);
                } break;
            case GGML_OP_COUNT:
                {
                    GGML_ABORT(&quot;fatal error&quot;);
                }
            default:
                break;
        }
    }

    work_size = MAX(work_size, cur);
}

if (work_size &gt; 0) {
    work_size += CACHE_LINE_SIZE*(n_threads);
}

cplan.threadpool = threadpool;
cplan.n_threads  = MIN(max_tasks, n_threads);
cplan.work_size  = work_size;
cplan.work_data  = NULL;

return cplan;


}


我用两张表总结：表1是执行流程，表2是各种算子






阶段
步骤
关键操作
说明






1️⃣ 初始化参数
判断是否给定 threadpool
决定是否使用外部线程池或临时创建






判断 n_threads 是否 > 0
若 ≤0，则根据 threadpool 或默认线程数设置





2️⃣ 遍历图节点
遍历每个节点 node
for i in 0..n_nodes
主循环





获取 n_tasks
ggml_get_n_tasks(node, n_threads)
估算该节点可并行任务数





更新最大并行任务数
max_tasks = max(max_tasks, n_tasks)






估算中间缓冲区大小
手动判断每种 op 需要多少中间 float[] 或其他类型内存






更新最大缓冲区
work_size = max(work_size, cur)
记录所有节点中最大的需求




3️⃣ 添加 Cache Padding
若需中间缓冲区
work_size += CACHE_LINE_SIZE * n_threads
避免 false sharing




4️⃣ 构造计划结构体
设置 cplan 字段
填写 n_threads / work_size / threadpool / work_data 等





5️⃣ 返回执行计划
return cplan










  • ggml_get_n_tasks() 根据张量维度决定该操作可分成多少个线程任务（例如矩阵按行/列分块）；
    •

  • ggml_type_size() 给出某类型（如 F32）的字节数；
    •

  • 所有缓冲区估算只做“峰值”统计，因为 ggml_cgraph 是串行依次执行节点的。
    •



各个算子






算子名 (op)
对应枚举
缓冲区估算逻辑






拷贝相关
GGML_OP_CPY、GGML_OP_DUP
若量化或 BF16<->F16 转换，需额外 F32 缓冲区




加法相关
GGML_OP_ADD、GGML_OP_ADD1
若 src 是量化类型，需解量化为 F32




累加相关
GGML_OP_ACC
若 src[0] 是量化类型，需 F32 缓冲区




Count equal
GGML_OP_COUNT_EQUAL
每个任务需要类型大小的输出




矩阵乘法
GGML_OP_MUL_MAT
若类型不一致，需要转换为 vec_dot_type




矩阵乘 + ID
GGML_OP_MUL_MAT_ID
需要多个结构辅助：row_mapping、counts、chunk 等




外积
GGML_OP_OUT_PROD
同样考虑解量化需求




softmax / rope
GGML_OP_SOFT_MAX、GGML_OP_ROPE、GGML_OP_ROPE_BACK
每个线程一份 F32 临时数组




卷积反卷积
GGML_OP_CONV_TRANSPOSE_1D/2D
按输入权重类型判断是 F32/F16/BF16，缓存转换值




flash attention
GGML_OP_FLASH_ATTN_EXT
每线程缓存 K/V（F32）




flash attention backward
GGML_OP_FLASH_ATTN_BACK
缓存 S/SM，2×F32×max(D, N)×n_tasks（较大）




cross entropy loss
GGML_OP_CROSS_ENTROPY_LOSS
输出 loss 和中间概率分布




无效算子
GGML_OP_COUNT
调用 GGML_ABORT("fatal error")

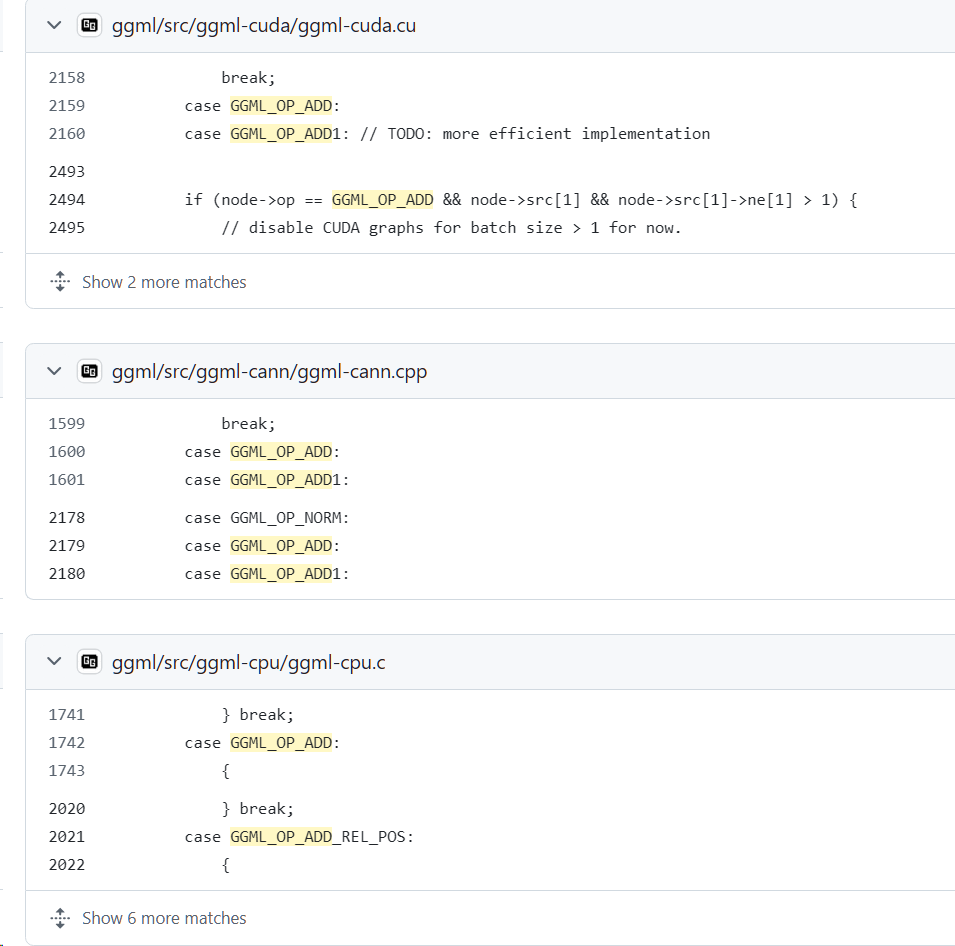

不同的后端会有相似的逻辑。



Compute 真正开始计算的地方

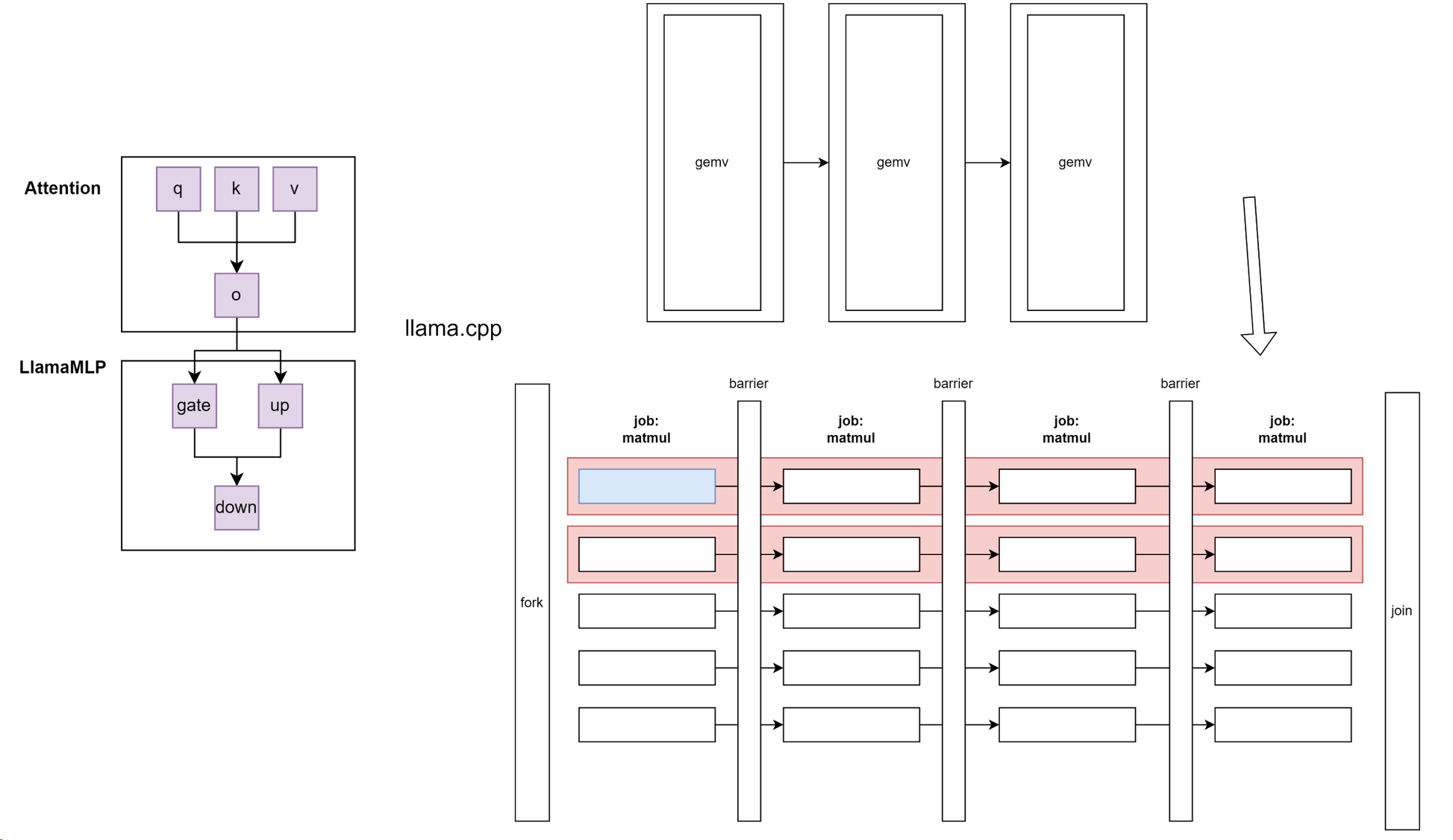

逻辑图如下图所示。这里它会展开一个大fork-join



llama.cpp/ggml/src/ggml-cpu/ggml-cpu.c at e434e69183fd9e1031f4445002083178c331a28b · ggml-org/llama.cpp


第3118行， CPU Compute


enum ggml_status ggml_graph_compute(struct ggml_cgraph * cgraph, struct ggml_cplan * cplan) {
    ggml_cpu_init();

GGML_ASSERT(cplan);
GGML_ASSERT(cplan-&gt;n_threads &gt; 0);
GGML_ASSERT(cplan-&gt;work_size == 0 || cplan-&gt;work_data != NULL);

int n_threads                               = cplan-&gt;n_threads;
struct ggml_threadpool * threadpool = cplan-&gt;threadpool;

bool disposable_threadpool = false;

if (threadpool == NULL) {
    //GGML_PRINT_DEBUG(&quot;Threadpool is not specified. Will create a disposable threadpool : n_threads %d\n&quot;, n_threads);
    disposable_threadpool = true;

    struct ggml_threadpool_params ttp = ggml_threadpool_params_default(n_threads);
    threadpool = ggml_threadpool_new_impl(&amp;ttp, cgraph, cplan);
} else {
    // Reset some of the parameters that need resetting
    // No worker threads should be accessing the parameters below at this stage
    threadpool-&gt;cgraph           = cgraph;
    threadpool-&gt;cplan            = cplan;
    threadpool-&gt;current_chunk    = 0;
    threadpool-&gt;abort            = -1;
    threadpool-&gt;ec               = GGML_STATUS_SUCCESS;
}


#ifdef GGML_USE_OPENMP
if (n_threads > 1) {
#pragma omp parallel num_threads(n_threads)
{
#pragma omp single
{
// update the number of threads from the actual number of threads that we got from OpenMP
n_threads = omp_get_num_threads();
atomic_store_explicit(&threadpool->n_threads_cur, n_threads, memory_order_relaxed);
}


        ggml_graph_compute_thread(&amp;threadpool-&gt;workers[omp_get_thread_num()]);
    }
} else {
    atomic_store_explicit(&amp;threadpool-&gt;n_threads_cur, 1, memory_order_relaxed);
    ggml_graph_compute_thread(&amp;threadpool-&gt;workers[0]);
}


#else
if (n_threads > threadpool->n_threads_max) {
GGML_LOG_WARN(“cplan requested more threads (%d) than available (%d)\n”, n_threads, threadpool->n_threads_max);
n_threads = threadpool->n_threads_max;
}


// Kick all threads to start the new graph
ggml_graph_compute_kickoff(threadpool, n_threads);

// This is a work thread too
ggml_graph_compute_thread(&amp;threadpool-&gt;workers[0]);


#endif


// don&#039;t leave affinity set on the main thread
clear_numa_thread_affinity();

enum ggml_status ret = threadpool-&gt;ec;

if (disposable_threadpool) {
    ggml_threadpool_free(threadpool);
}

return ret;


}






名称
类型
含义
结构层级






backend
struct ggml_backend *
抽象的后端（可能是 CPU / GPU / Vulkan 等）
顶层




backend->context
void *
指向具体后端的上下文信息（不定类型）
抽象层通用字段




cpu_ctx
struct ggml_backend_cpu_context *
CPU 后端的上下文结构体，包含线程池、缓冲区等具体内容
CPU 专用层

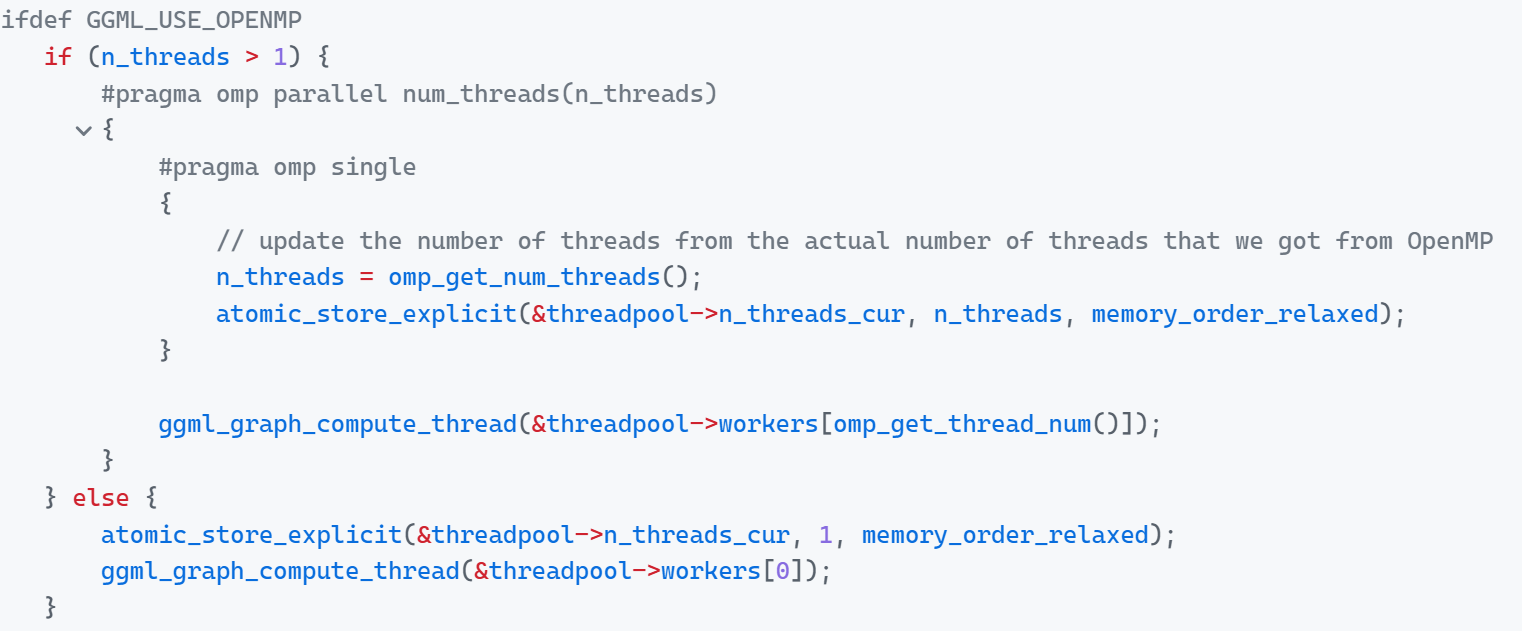

关键部位：



因此这里的结构就是，我们每过一个计算节点，就会有一个barrier保证同步，然后move on to 下一个节点：




至于这里OpenMP怎么用 #pragma omp parallel 的，请参见我上一篇文章：
gcc是如何实现OpenMP parallel for的－编译原理－Haibin's blog


ggml_barrier


我们同步实现的函数


void ggml_barrier(struct ggml_threadpool * tp) {
    int n_threads = atomic_load_explicit(&tp->n_threads_cur, memory_order_relaxed);
    if (n_threads == 1) {
        return;
    }

#ifdef GGML_USE_OPENMP
#pragma omp barrier
#else
int n_passed = atomic_load_explicit(&tp->n_barrier_passed, memory_order_relaxed);


// enter barrier (full seq-cst fence)
int n_barrier = atomic_fetch_add_explicit(&amp;tp-&gt;n_barrier, 1, memory_order_seq_cst);

if (n_barrier == (n_threads - 1)) {
    // last thread
    atomic_store_explicit(&amp;tp-&gt;n_barrier, 0, memory_order_relaxed);

    // exit barrier (fill seq-cst fence)
    atomic_fetch_add_explicit(&amp;tp-&gt;n_barrier_passed, 1, memory_order_seq_cst);
    return;
}

// wait for other threads
while (atomic_load_explicit(&amp;tp-&gt;n_barrier_passed, memory_order_relaxed) == n_passed) {
    ggml_thread_cpu_relax();
}

// exit barrier (full seq-cst fence)
// TSAN doesn&#039;t support standalone fence yet, we use a dummy read-modify-write instead
#ifdef GGML_TSAN_ENABLED
atomic_fetch_add_explicit(&amp;tp-&gt;n_barrier_passed, 0, memory_order_seq_cst);
#else
atomic_thread_fence(memory_order_seq_cst);
#endif


#endif
}


这是我们每个线程要做的工作：


Compute thread


llama.cpp/ggml/src/ggml-cpu/ggml-cpu.c at 745aa5319b9930068aff5e87cf5e9eef7227339b · ggml-org/llama.cpp


static thread_ret_t ggml_graph_compute_thread(void * data) { // 这个是每个线程要工作的函数。
    struct ggml_compute_state * state = (struct ggml_compute_state *) data;
    struct ggml_threadpool    * tp    = state->threadpool;

const struct ggml_cgraph * cgraph = tp-&gt;cgraph; // 提前做好的graph
const struct ggml_cplan  * cplan  = tp-&gt;cplan; // 执行计划。先执行图的哪个节点

set_numa_thread_affinity(state-&gt;ith);

struct ggml_compute_params params = {
    /*.ith       =*/ state-&gt;ith,
    /*.nth       =*/ atomic_load_explicit(&amp;tp-&gt;n_threads_cur, memory_order_relaxed),
    /*.wsize     =*/ cplan-&gt;work_size,
    /*.wdata     =*/ cplan-&gt;work_data,
    /*.threadpool=*/ tp,
};

for (int node_n = 0; node_n &lt; cgraph-&gt;n_nodes &amp;&amp; atomic_load_explicit(&amp;tp-&gt;abort, memory_order_relaxed) != node_n; node_n++) {
    // 从计算图中拿出一个任务
    struct ggml_tensor * node = cgraph-&gt;nodes[node_n];

    ggml_compute_forward(&amp;params, node); // 在这个图上往前计算一步。

    // 如果任务已经全部执行完，由主线程决定退出计算图
    if (state-&gt;ith == 0 &amp;&amp; cplan-&gt;abort_callback &amp;&amp;
            cplan-&gt;abort_callback(cplan-&gt;abort_callback_data)) {
        atomic_store_explicit(&amp;tp-&gt;abort, node_n + 1, memory_order_relaxed);
        tp-&gt;ec    = GGML_STATUS_ABORTED;
    }

    // 如果线程完成了当前任务，那么barrier等等别人有没有完成。完成了就进入for的下一个循环
    if (node_n + 1 &lt; cgraph-&gt;n_nodes) {
        ggml_barrier(state-&gt;threadpool);
    }
}

ggml_barrier(state-&gt;threadpool);

return 0;


}






步骤
描述






初始化
每个线程根据编号设置亲和性，并准备好本线程的计算参数




图遍历
每个线程都顺序访问图中的节点（但只处理属于自己的部分）




前向计算
调用 ggml_compute_forward 分工完成本节点的计算




同步
每个节点计算后全体线程通过 barrier 同步




中止检查
线程0根据 abort_callback 检查是否中断执行




结束
所有线程完成所有节点后，最后 barrier 保证同步退出






        if (state->ith == 0 && cplan->abort_callback &&
                cplan->abort_callback(cplan->abort_callback_data)) {
            atomic_store_explicit(&tp->abort, node_n + 1, memory_order_relaxed);
            tp->ec    = GGML_STATUS_ABORTED;
        }


仅由 ith == 0 的主线程检查是否应该中止执行（调用 abort_callback）；如果是，则写入 tp->abort 来让其他线程退出 loop。


vec.cpp核心算子


我们来看看其中一个核心算子


void ggml_vec_dot_f16(int n, float * GGML_RESTRICT s, size_t bs, ggml_fp16_t * GGML_RESTRICT x, size_t bx, ggml_fp16_t * GGML_RESTRICT y, size_t by, int nrc) {
    assert(nrc == 1);
    GGML_UNUSED(nrc);
    GGML_UNUSED(bx);
    GGML_UNUSED(by);
    GGML_UNUSED(bs);

ggml_float sumf = 0.0;


#if defined(GGML_SIMD)
const int np = (n & ~(GGML_F16_STEP - 1));


GGML_F16_VEC sum[GGML_F16_ARR] = { GGML_F16_VEC_ZERO };

GGML_F16_VEC ax[GGML_F16_ARR];
GGML_F16_VEC ay[GGML_F16_ARR];

for (int i = 0; i &lt; np; i += GGML_F16_STEP) {
    for (int j = 0; j &lt; GGML_F16_ARR; j++) {
        ax[j] = GGML_F16_VEC_LOAD(x + i + j*GGML_F16_EPR, j);
        ay[j] = GGML_F16_VEC_LOAD(y + i + j*GGML_F16_EPR, j);

        sum[j] = GGML_F16_VEC_FMA(sum[j], ax[j], ay[j]);
    }
}

// reduce sum0..sum3 to sum0
GGML_F16_VEC_REDUCE(sumf, sum);

// leftovers
for (int i = np; i &lt; n; ++i) {
    sumf += (ggml_float)(GGML_FP16_TO_FP32(x[i])*GGML_FP16_TO_FP32(y[i]));
}


#else
for (int i = 0; i < n; ++i) {
sumf += (ggml_float)(GGML_FP16_TO_FP32(x[i])*GGML_FP16_TO_FP32(y[i]));
}
#endif


*s = sumf;


}



我们的线程池


threadpool


// Threadpool def
struct ggml_threadpool {
    ggml_mutex_t mutex;       // mutex for cond.var
    ggml_cond_t  cond;        // cond.var for waiting for new work

struct ggml_cgraph * cgraph;
struct ggml_cplan  * cplan;

// synchronization primitives
atomic_int n_graph;       // incremented when there is work to be done (i.e each graph)
atomic_int GGML_CACHE_ALIGN n_barrier;
atomic_int GGML_CACHE_ALIGN n_barrier_passed;
atomic_int GGML_CACHE_ALIGN current_chunk; // currently processing chunk during Mat_Mul, shared between all the threads.

// these are atomic as an annotation for thread-sanitizer
atomic_bool stop;         // Used for stopping the threadpool altogether
atomic_bool pause;        // Used for pausing the threadpool or individual threads
atomic_int abort;         // Used for aborting processing of a graph

struct ggml_compute_state * workers;   // per thread state
int          n_threads_max; // number of threads in the pool
atomic_int   n_threads_cur; // number of threads used in the current graph

int32_t      prio;        // Scheduling priority
uint32_t     poll;        // Polling level (0 - no polling)

enum ggml_status ec;


};


总结：


我用一张图总结我们的所学：

If you need to cite this post

Haibin Lai. (June 16, 2025). “自顶向下了解llama.cpp - ggml” [Blog post]. Retrieved from https://www.haibinlaiblog.top/posts/%E8%87%AA%E9%A1%B6%E5%90%91%E4%B8%8B%E4%BA%86%E8%A7%A3llama-cpp-ggml/

@online{lai--llama-cpp-ggml,
  title={自顶向下了解llama.cpp - ggml},
  author={Haibin Lai},
  year={2025},
  url={https://www.haibinlaiblog.top/posts/%E8%87%AA%E9%A1%B6%E5%90%91%E4%B8%8B%E4%BA%86%E8%A7%A3llama-cpp-ggml/},
}
